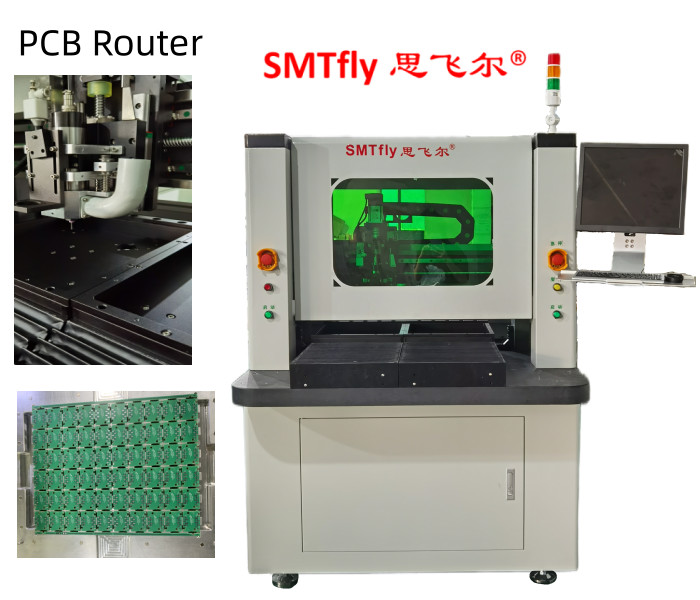

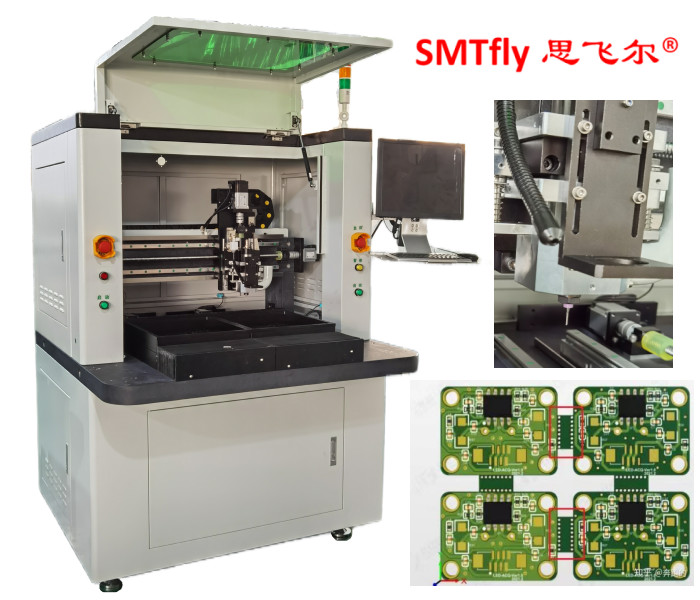

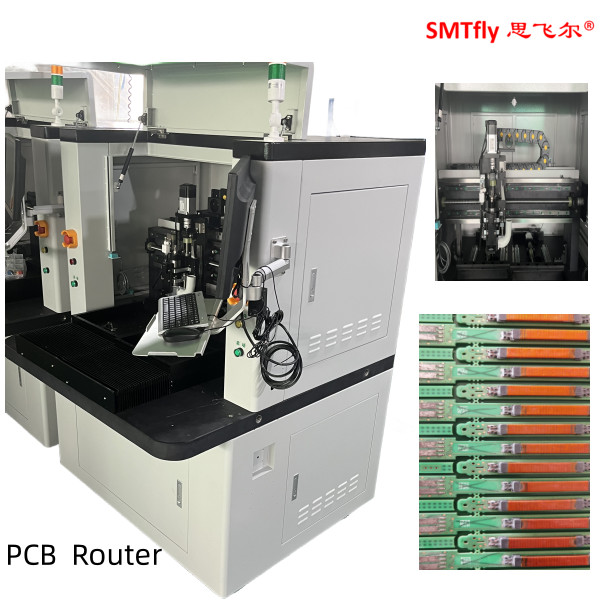

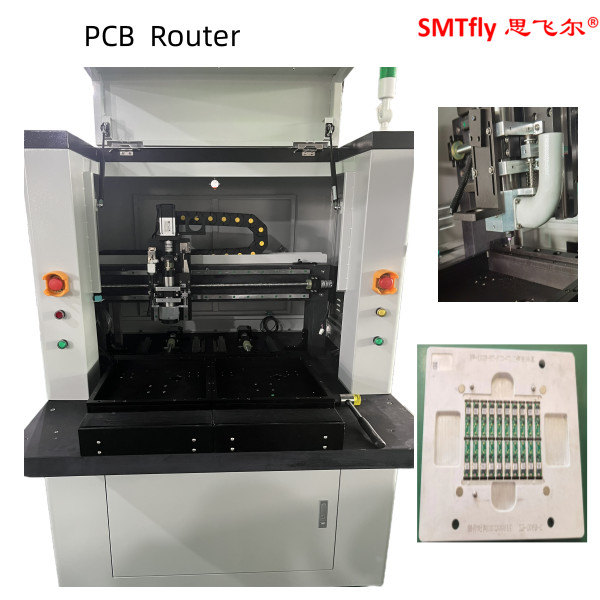

Μηχανή διαδρομής PCB CNC με διπλό τραπέζι εργασίας,PCB DepanelerΠροφίλ:
Η CW-F01 αυτόματη οπτική μηχανή κοπής είναι το τελευταίο σχεδιασμένο προϊόν υψηλής τεχνολογίας μιας νέας γενιάς, με (Machine Vision) αυτόματη οπτική αναγνώριση και λειτουργία διόρθωσης,Εφαρμόζεται από το υψηλής ακρίβειας σύστημα servo drive της Panasonic για την πραγματοποίηση γρήγορης και ακριβούς θέσης, με ακρίβεια 0,001 mm κατ' ανώτατο όριο, ώστε να εξασφαλίζεται η υψηλή ποιότητα της κοπής και η υψηλή παραγωγικότητα.
Προδιαγραφές Λογισμικό:
|
Σύστημα ελέγχου |
Windows XP Professional (Service3,v.3244) |
|
Λειτουργία GUI |
Κινέζικα Windows XP |
|
Επεξεργασία προγράμματος |
Εσωτερική γραμμή |
|
Σύστημα όρασης |
Επικαιροποίηση CCD AOTU |
|
Σύστημα ελέγχου |
F1.0.2 έκδοση |
Υλικό:
ΣΠΙΝΔΛΕΣ Σπινδύλος και μετατροπέας Morning Star
|
ΚΚΔ |
Βιομηχανικές κάμερες Sony 520 |
|
ΛΕΝΤΑ |
Υπολογιστής EX2C |
|
Γύρισμα |
Εισαγωγές βιδών γης με σφαίρες ακριβείας TBI |
|
Οδηγός |
Εισαγόμενο γραμμικό σιδηρόδρομο |
|
ΑΜΤΟΡΟΣ |
Η σειρά JiaBao LCF |
|
ΚΑΡΤΗ Ελέγχου Ε/Ε |
HFC PCI-9074 |
|
Κάρτα ελέγχου οδηγού |
HFC PCI-9074 |
|
Κάρτα Ε/Υ |
PCI-9074-64pcs/-38pcs |
|
Στατικό καθαρισμό |
Η σειρά STATIC-ST401A |
|
Υπολογιστής |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
Διασύνδεση μηχανής |
AOC LCD17",Logitech ποντίκι |
Παράμετροι απόδοσης:
|
Συνολικά |
|
|
Διάμετροι ((W*D*H) |
1220mm*1450mm*1420mm |
|
Βάρος |
550 κιλά |
|
Μετατόπιση ύψους |
60~110 mm |
|
Χειραγωγός |
|
|
Τύπος κινητήρα |
Η σειρά JiaBao |
|
Επαναληψιμότητα θέσης |
0.001mm |
|
Εργασιακή περιοχή άξονα (max) |
680mm*360mm*50mm |
|
Εργασιακή θέση |
|
|
Εργασιακή θέση |
Τύπος, ειδικότητα |
|
Εφοδιασμός/αφόρτωση PCB |
Εγχειρίδιο |
|
Μέγεθος PCB (μέγιστο) |
322mm*322mm |
|
Μονάδα μάζας |
5 χιλιοστά |
|
Εγκατάσταση |
|
|
Εγκαταστάσεις ακαμψίας |
πρότυπο |
|
Εγκατάσταση στερέωσης |
Μηχανήματα |
|
Μηχανή σπινδέλου |
|
|
Δύναμη |
400W |
|
Στρίψιμο |
50000 στροφές/min |
|
Προστασία |
Αυτο-/αιολική ψύξη |
|
Αντικατάσταση κόπτη |
Ειδικότητα |
|
Ικανότητα δρομολόγησης |
|
|
Ταχύτητα κοπής (μέγιστη) |
100 mm/s |
|
Ταχύτητα οδήγησης (max.) |
3000 mm/s |
|
Ακριβότητα κοπής |
00,01 mm |
|
Σύστημα κενού |
|
|
Δύναμη κενού |
2.2KW AC 380V |
|
Πυροσβεστικό |
|
|
Υπηρεσίες κοινής ωφέλειας |
|
|
Δύναμη |
2.2KW AC380V |
|
Προμήθεια αέρα |
2~5KG/cm2 |
Πιστοποίηση CE
