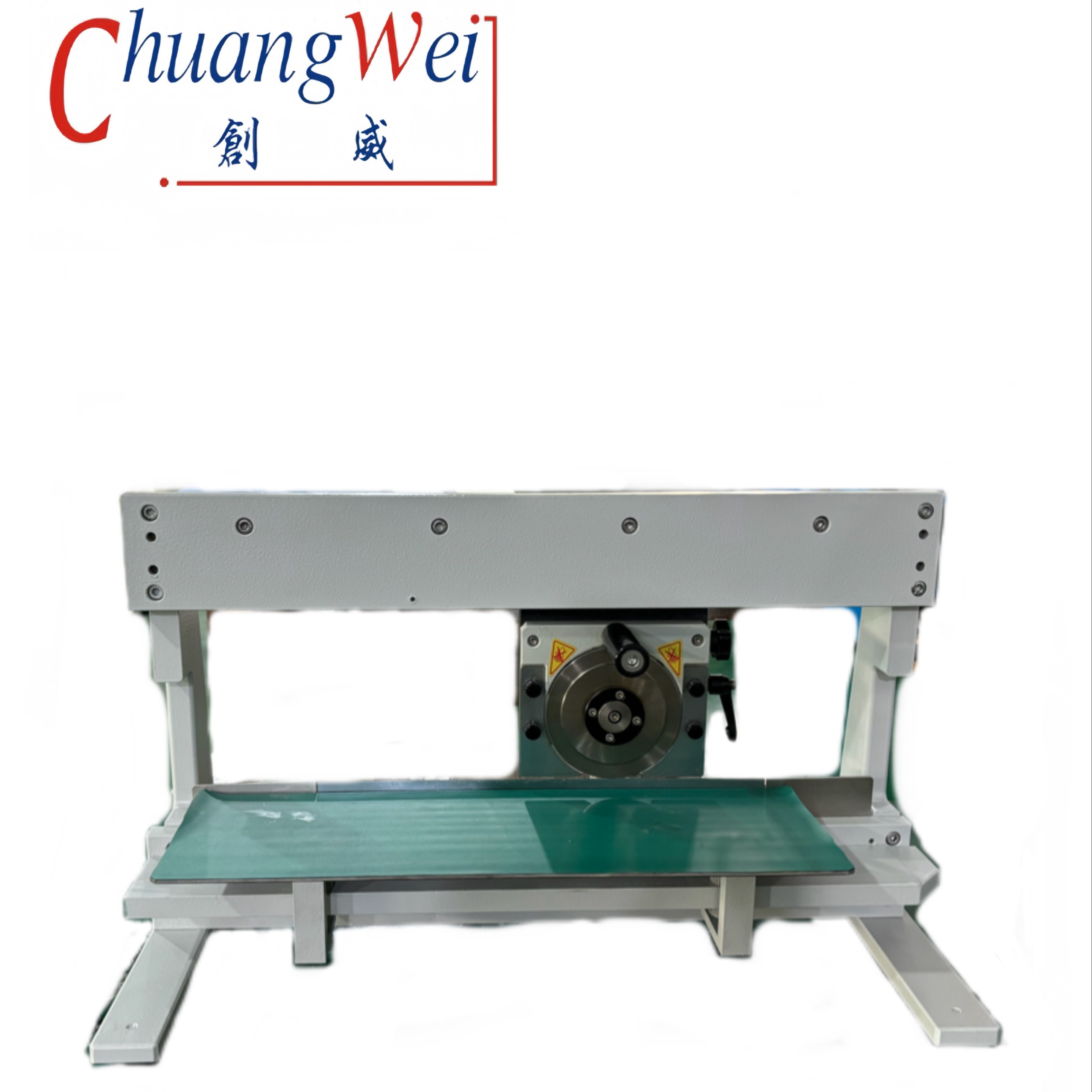

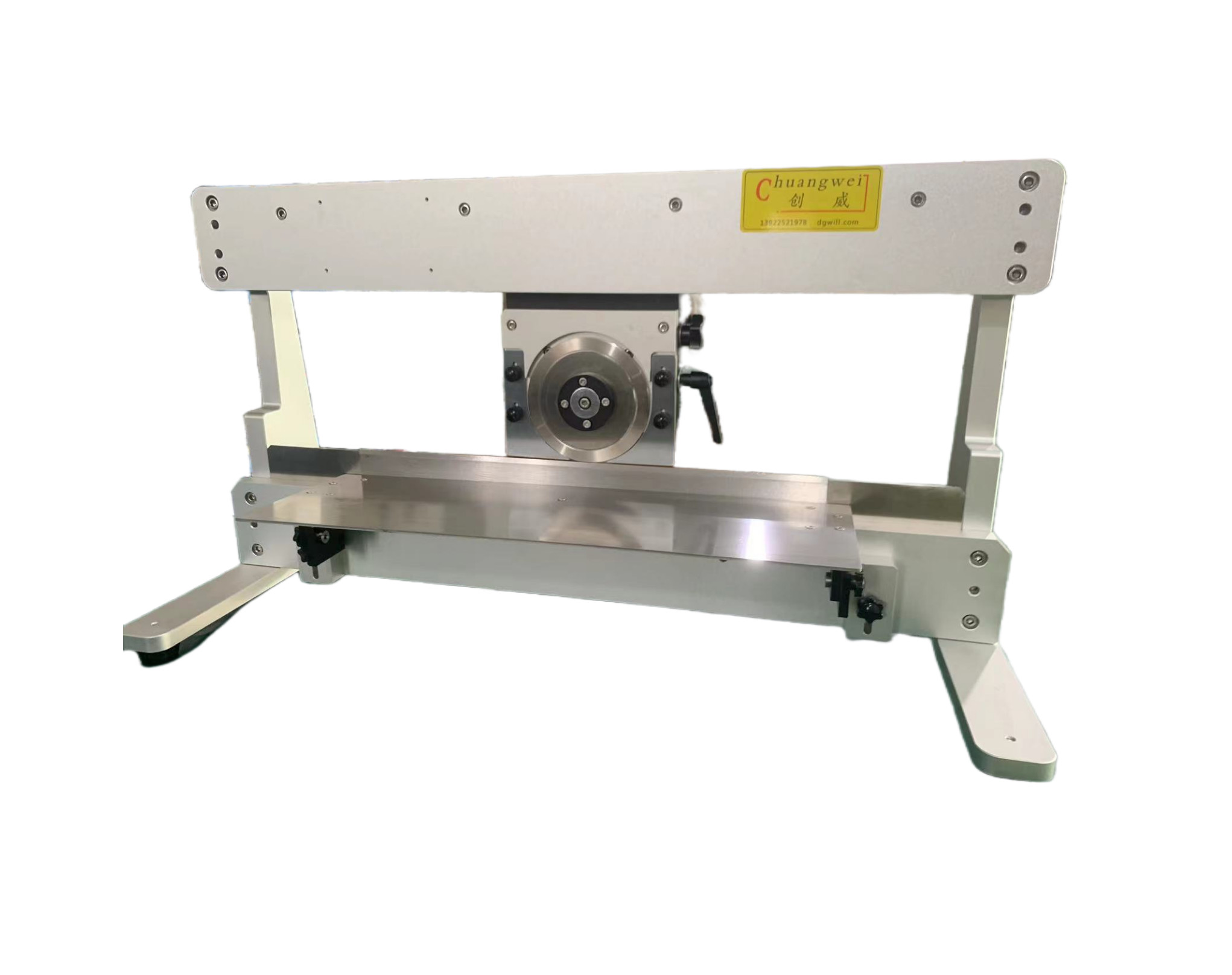

Εγχειρίδιο V-cut PCB Depaneling Machine κυκλική λεπίδα / γραμμική λεπίδα
Προδιαγραφή για χειροκίνητη μηχανή κοπής PCB
| Μέγεθος μηχανής | 787*400*436 χιλιοστά |
| Μέγιστο μήκος κοπής PCB | 460 χιλιοστά |
| Μειώστε την ταχύτητα | Εγχειρίδιο |
| Ελαχιστοποιήστε το πάχος | 00,6-3,5 mm |
| Βάρος της μηχανής | 55 κιλά |

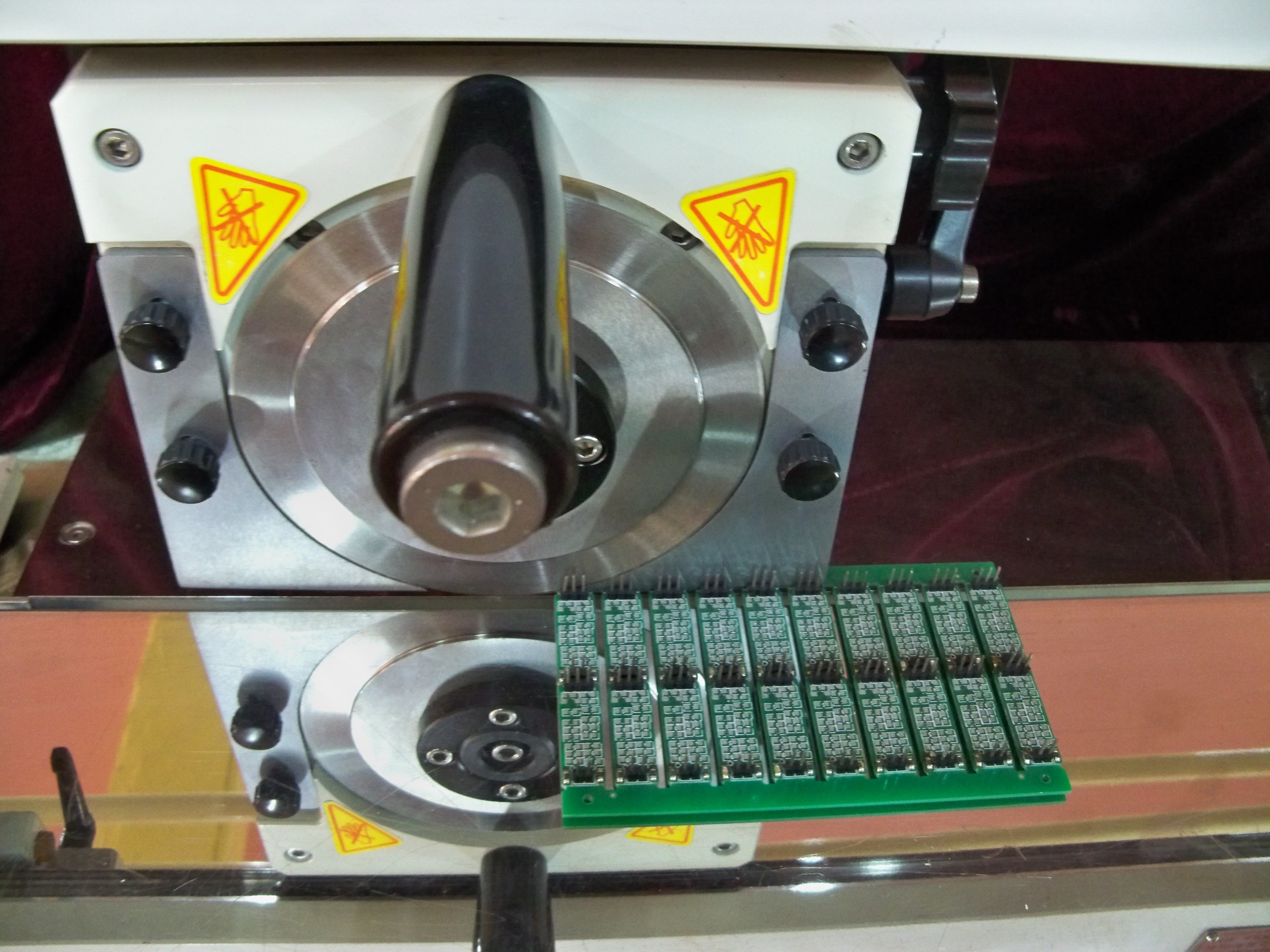

Το CWV-1M διαχωρίζει μικρά και μεγάλα προδιαγεγραμμένα PCB.Η σχισμή μεταξύ της γραμμικής λεπίδας και το υπόλοιπο μπορεί να ρυθμιστεί για να εξασφαλιστεί ότι οι πλευρικές ταινίες πέφτουν μέσα και ταξινομούνταιΤο PCB τοποθετείται με την προκαθορισμένη αυλή του στην γραμμική λεπίδα και η κυκλική λεπίδα στη συνέχεια τραβάται με το χέρι σε όλο το PCB.Η απόσταση μεταξύ του άνω οδηγού και της γραμμικής λεπίδας ρυθμίζεται για να εξασφαλιστεί ότι το PCB διαχωρίζεται μόνο στο προδιαγεγραμμένο αυλάκιΟι προδιαγεγραμμένες αυλακώσεις μπορούν να διακοπούν από οποιοδήποτε αριθμό διακοπών. Εάν τα εξαρτήματα προβάλλονται πάνω από την αυλακία, η γραμμική λεπίδα πρέπει να παραλείπεται. Σε μια τέτοια περίπτωση, παρακαλούμε επικοινωνήστε μαζί μας.
