Μηχανή διαδρομής PCB για πλέξιμες αρθρώσεις FR4/CEM/MCPCB πλακέτες
Προδιαγραφές για τον αποκόλλημα PCB:
| Σχήμα | CW-F01-S |
| Τυποποιημένη περιοχή εργασίας | 350*350mm |
| Δύναμη | 220V, 4,2KW |
| Επαναληψιμότητα χειριστή | ±0,02 mm |
| Απόφαση | ±0,01 mm |
| Τοποθέτηση του συμβουλίου | Δύο σταθμοί εργασίας με φωλιά ή καρφίτσες |
| Τοποθεσία πίνακα | Επικεντρωμένα σε τρύπες εργαλείων ή άκρες PCB |
| Εφοδιασμός | Εγχειρίδιο |
| Αποφόρτωση | Εγχειρίδιο |
| Μέγεθος πίνακα | 450*350 mm |
| Μοντέλο πάχους | 00,5-3,5 mm |
| Μηχανή σπινδέλου | 0.5kW Στρίβλος Morning Star |
| Αλλαγή εργαλείου | Εγχειρίδιο |
| Σύστημα διήθησης σκόνης | 3KW ηλεκτρική σκούπα |
| Σύστημα όρασης | Βιντεοκάμερα CCD υψηλής ανάλυσης |
| Προγραμματισμός | Οπτική υποβοηθούμενη διδασκαλία από σημείο σε σημείο με εγχειρίδιο |
| Επεξεργασία λειτουργίας | Δοκιμαστική λειτουργία |
| Βάρος της μηχανής | 500 κιλά |
| Μέγεθος μηχανής | 113*140*108cm |

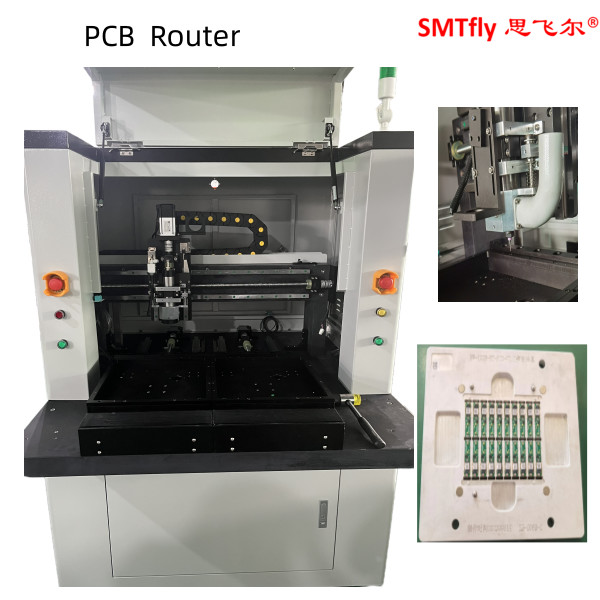

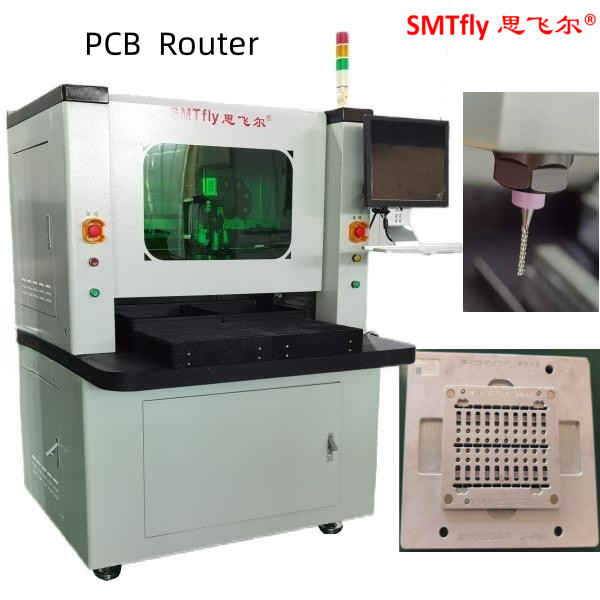

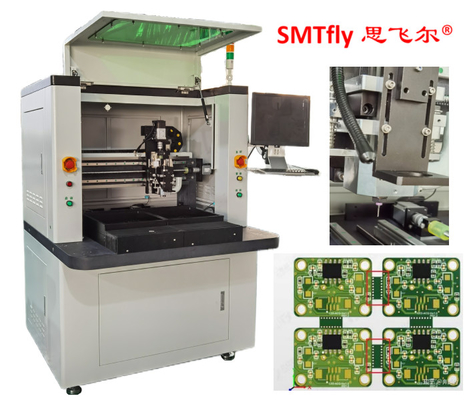

Περιγραφή της συσκευής αποκόλλησης PCB:
1Πρόκειται για μια νέα σειρά μηχανών δρομολογητών. Πρόκειται για μια ανεξάρτητη μηχανή δρομολογητών ειδικά σχεδιασμένη για τη δρομολόγηση (αποκατάργηση) των συνόλων κυκλωτικών κυκλωμάτων (PCBA) σε μεμονωμένες συγκροτήσεις.
2Το σύστημα υπερηφανεύεται ότι είναι ο γρηγορότερος δρομολογητής στον κόσμο με ρυθμό κύκλου 1,5 δευτερόλεπτα ανά καρτέλα.
3.Μπορεί να φιλοξενήσει μεγαλύτερα PCB στη διαμόρφωση των δύο τραπεζών του με μέγιστο μέγεθος πάνελ 450 mm x 350 mm.
4Ένα νέο λογισμικό γραφικής διεπαφής χρήστη (GUI) παρέχει φιλικό προς το χρήστη "εικονικό" προγραμματισμό για γρήγορο και ακριβές διαδικτυακό προγραμματισμό.
5Τα αρχεία Gerber θα μπορούσαν να εισαχθούν στο λογισμικό για ευκολότερα προγράμματα.
Περιγραφή λειτουργίας:
1Η εικόνα με ζουμ X10 διευκολύνει τον προγραμματισμό και αυξάνει την ακρίβεια της ρύθμισης σημείων.
2.Δύο συρόμενα τραπέζια παρέχουν ταυτόχρονη κίνηση προς τα μέσα και προς τα έξω για να μειωθεί ο χρόνος κοπής για καλύτερη παραγωγικότητα.
3.AUTO MARK σύστημα αντιστοίχισης. εικόνα CCD θα μπορούσε να ελέγξει και να προσομοιώσει τη διαδρομή ή τη διαδρομή για να μειώσει το περιττό λάθος πριν από την κοπή.
Υπηρεσία μας:
Α. Προϋπολογισμός: παρέχει επαγγελματική λύση SMT για ολόκληρη τη γραμμή.
Β. Εγγύηση εργοστασίου:Ένα έτος εγγύηση εργοστασιακής υπηρεσίας.
Γ. Εγκατάσταση:Εγκατάσταση και θέση σε λειτουργία επί τόπου,για τη διασφάλιση ομαλής παραγωγής.
D. Τεχνική κατάρτιση: παρέχει επαγγελματική κατάρτιση από το επίπεδο 1 έως το επίπεδο 3.
Ε. Τεχνική υποστήριξη: παρέχει 7 ημέρες * 24 ώρες τεχνική υποστήριξη.
F. Αναβάθμιση λογισμικού:προσφέρουν δωρεάν αναβαθμίσεις λογισμικού για όλη τη διάρκεια ζωής για όλα τα προϊόντα.
