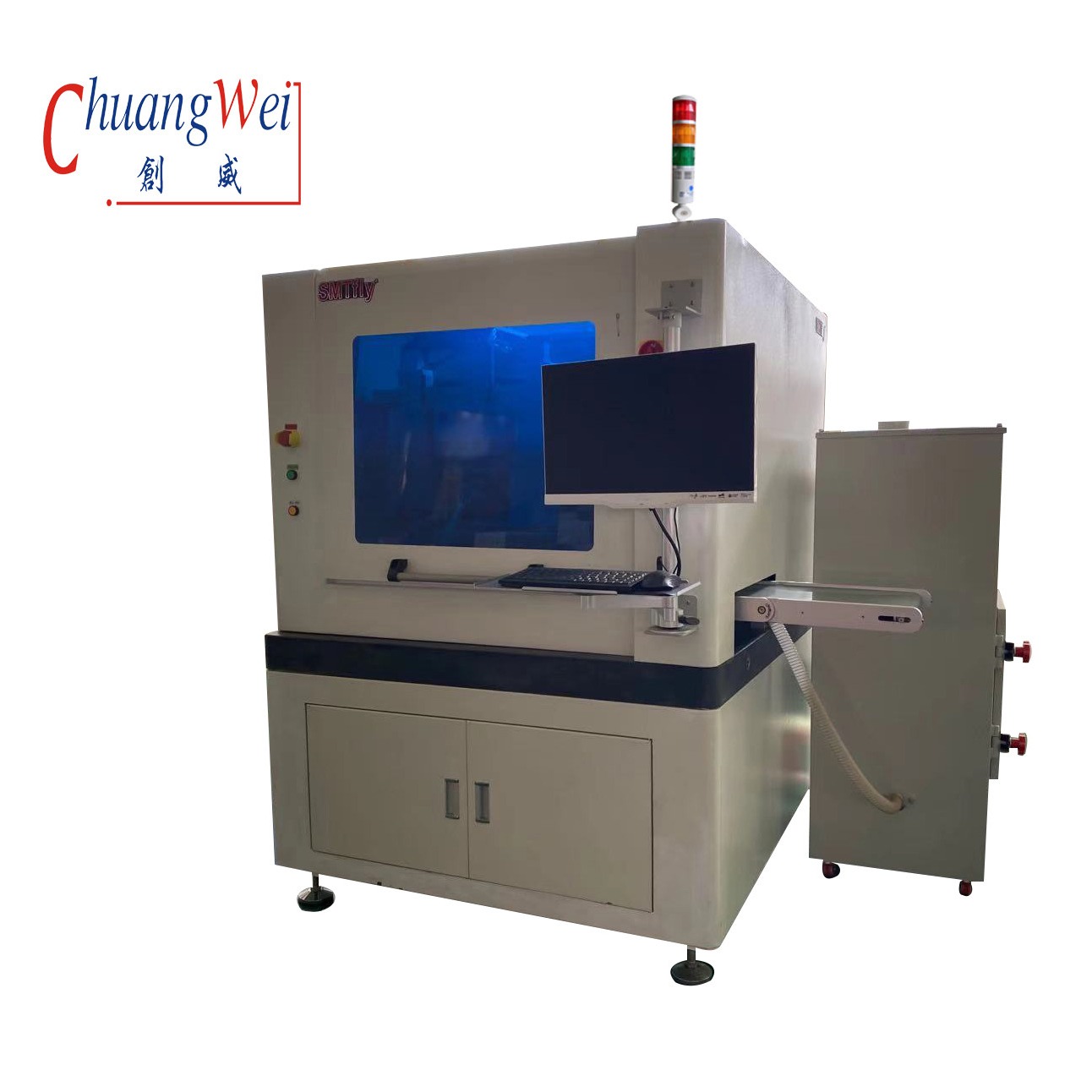

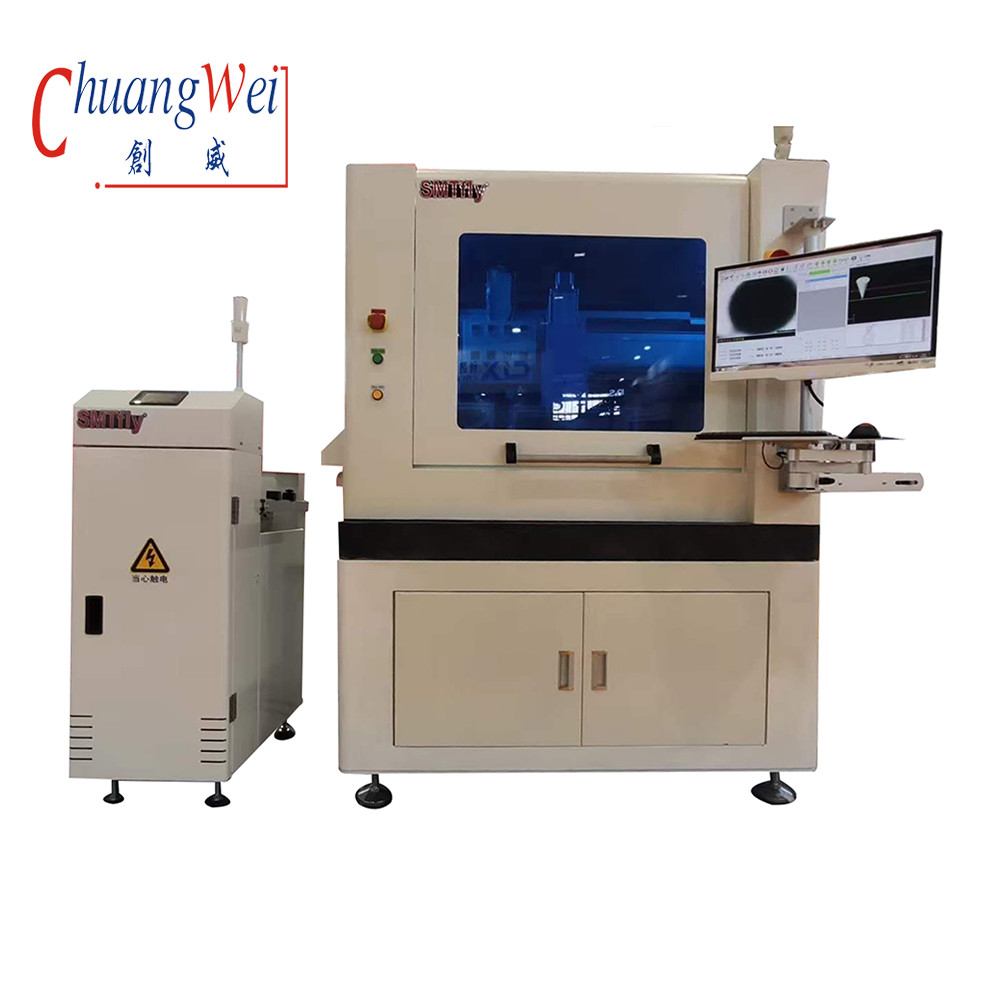

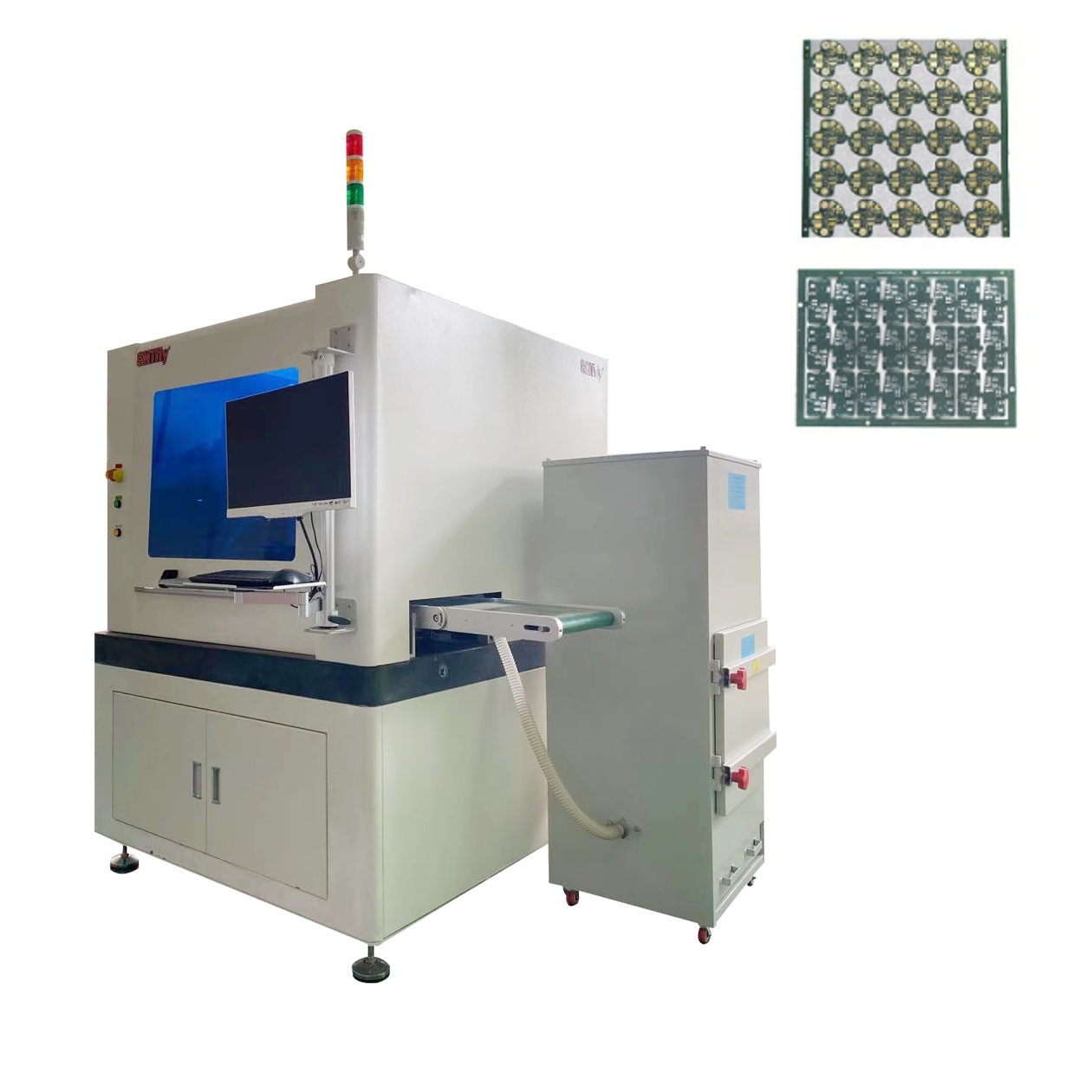

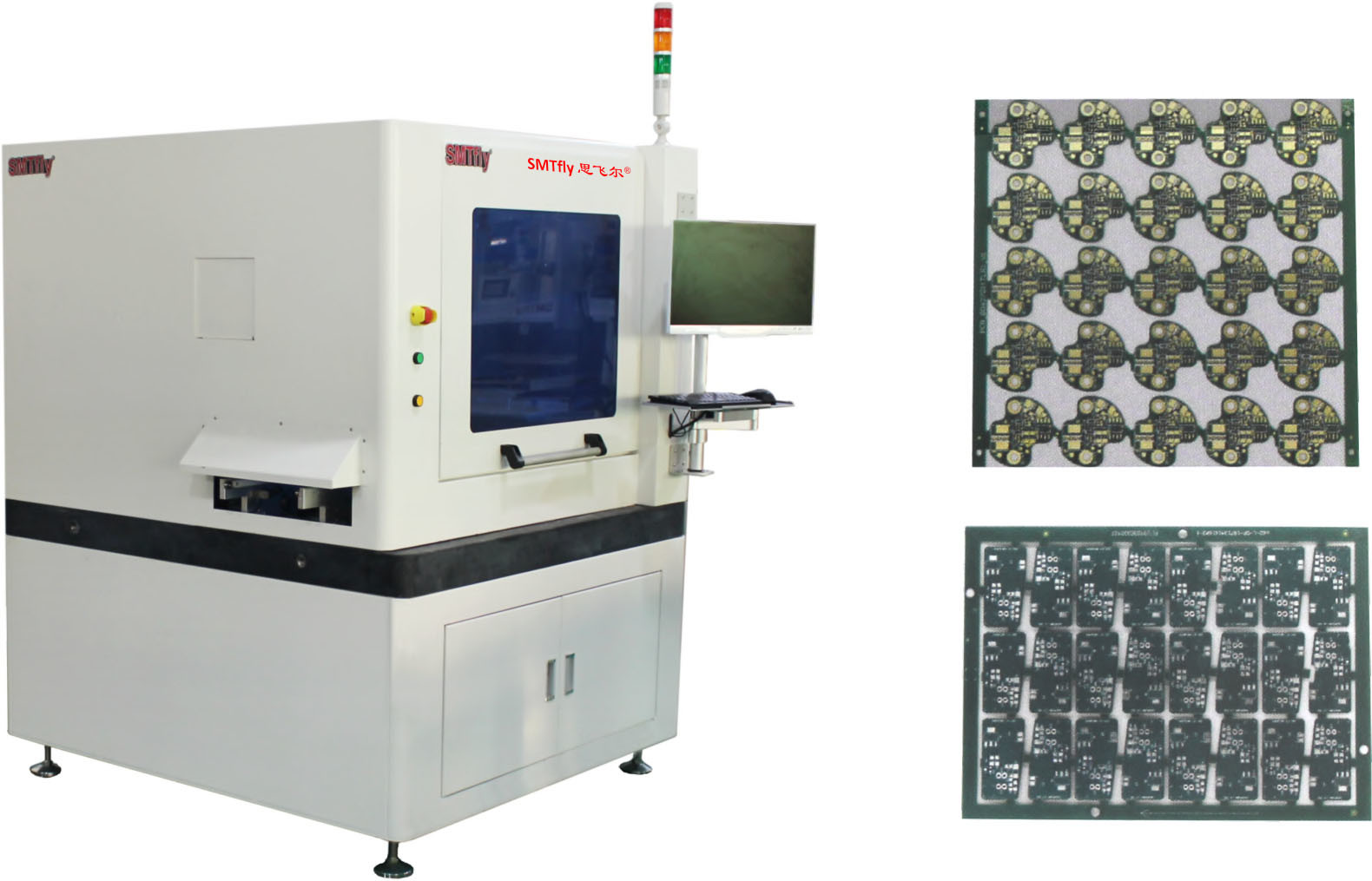

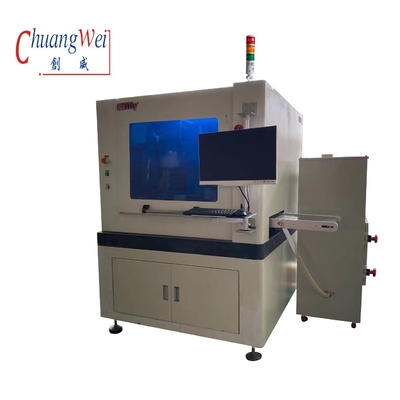

Υψηλής απόδοσης μηχανή διαδρομής ενδογραμμικών PCB Δρομολογητής PCB με λειτουργία ελέγχου σπασμάτων,CW-F03
Ένα ηλεκτρονικό PCB που χρησιμοποιείται ειδικά για την κοπή των συστατικών του PCBA (πίνακα) σε ξεχωριστά μέρη, με δομή που τοποθετείται σε σιδηρόδρομο χωρίς κόψιμο jig. Μπορεί να τεθεί σε παραγωγή αμέσως.Εφαρμόζεται η στατική παρακολούθηση του ESD, κόβοντας την ανατροφοδότηση άγχους, και αυτόματη αλλαγή εργαλείου, μπορεί να φτάσει σε μέγιστη ταχύτητα 60000 περιστροφές.Το σύστημα ελέγχου που αναπτύχθηκε με βάση το σύστημα RM μας μπορεί να εξασφαλίσει ταχύ και ακριβές προγραμματισμό του πελάτη..
Πλεονεκτήματα
Σύστημα κοπής υψηλής αξιοπιστίας
Γερμανία KAVO κύριο άξονα υψηλής ταχύτητας με μέγιστη ταχύτητα 60000 περιστροφών, με παρακολούθηση στατικής τάσης ESD και τις λειτουργίες ανατροφοδότησης κόψιμης πίεσης και αυτόματης αλλαγής εργαλείου.
Σύστημα Υπεραόρασης:
Ένα ακριβές σύστημα οπτικής μηχανής που αποτελείται από γερμανική βιομηχανική κάμερα απεικόνισης, φακό Moritex και πηγή φωτός μετρήσεων.
Υποστηρίζει όλες τις λειτουργίες βαθμονόμησης, αντιστάθμισης και τοποθέτησης της μηχανής, με υψηλή σταθερότητα και ικανότητα κατά των διαταραχών.
Χαρακτηριστικά:
1. Αυτοματοποιημένη αλλαγή εργαλείου
2. Παρακολούθηση της ΕΕΔ
3- Κόβοντας την ίδια την ανατροφοδότηση.
4. Αυτόματη λειτουργία παραγωγής
5- Σύνδεση μεταξύ της στατιστικής λειτουργίας της SPC και του συστήματος διαχείρισης του πελάτη- ERP
6. Μπορεί να εξοπλιστεί με λειτουργία ανθεκτικής έκρηξης ηλεκτρικής σκούπας
Ειδικότητα:
| Σχήμα | CW-F03 |
| Μέγεθος μηχανής | 1000*1200*1533mm |
| Βάρος | Περίπου 1900 κιλά |
| Μέγιστο μέγεθος PCB | 350*350mm |
| Δάχος PCB | 0.4-6mm |
| Υψόμετρο μετάδοσης | 900±50 mm |
| Κατεύθυνση μετάδοσης | Αριστερά -> Δεξιά |
| Ταχύτητα μετάδοσης | 1500 mm/s (μέγιστο) / ρυθμιζόμενο |
| Τύπος πλάκας τροφοδοσίας | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος |
| Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο |
| Σήμα επικοινωνίας από άνω και κάτω υπολογιστές | SMEMA |
| Τοποθέτηση PCB | Σφίξιμο άνω και κάτω σιδηροτροχιάς καθοδήγησης |
| Σύστημα διαλογής | 360° σύστημα περιστροφικού σφραγίσματος· 2 ομάδες ακέραια ακρόασης κενού, 4 ομάδες ακέραια μονάδων μεταφοράς ζώνης ESD/προώθησης πακέτων |
| Στρίψιμο σπινθήρα/ταχύτητα | Γερμανία KAVO, 60.000 στροφές/min |
| Τύπος ψύξης | Συμπίεση αέρα |
| Παρακολούθηση της ΕΕΔ | - Ναι, ναι. |
| Αυτόματη αλλαγή εργαλείου | - Ναι, ναι. |
| Μείωση της ανατροφοδότησης του στρες | - Ναι, ναι. |
| Έλεγχος σπάσματος λεπίδας | - Ναι, ναι. |
| Ταχύτητα κοπής | 1-200mm/s |
| Ακριβότητα κοπής | ±0,5 mm |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,01 mm |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s |
| Τύπος πλάκας εξωτερικής | Μονάδα μεταφοράς ζώνης ESD/προώθησης πακέτων |
| Τύπος συλλογής αποβλήτων | Έξω από την πίστα. |
| Προγραμματισμός διαδικασιών | Εισαγωγή/Επεξεργασία σχεδίων GERBER μέσω οπτικού συστήματος |
| Προμήθεια αέρα | 5-8kg/cm2 |
| Ηλεκτρική τροφοδοσία | AC380V±5%, 50/60Hz, 3KW |
Αυτόματη αλλαγή εργαλείων
Ο τυποποιημένος μηχανισμός αλλαγής εργαλείων υποστηρίζει τρία είδη εργαλείων 3.175mm, το καθένα από τα οποία έχει μέγιστη χωρητικότητα φόρτωσης 10. Συνδυάζεται με ακριβές σύστημα συμπίεσης και σύστημα ανύψωσης.Y1 και Z1 του μηχανισμού κοπής μπορεί να συνειδητοποιήσει αλλαγή εργαλείου.
Πιστοποίηση CE
