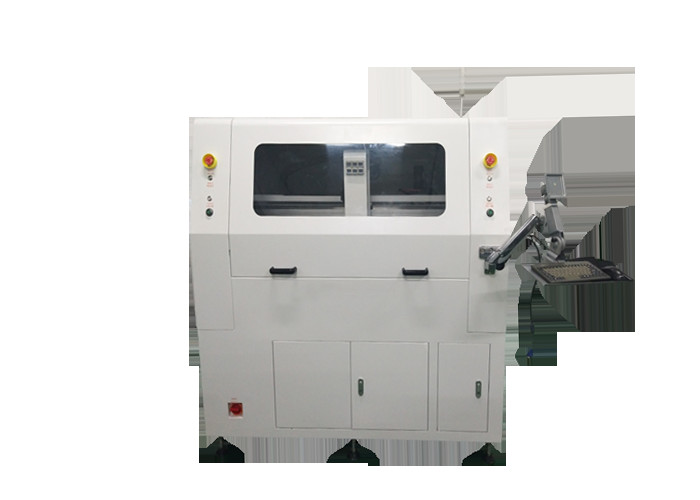

Μηχάνημα διαχωρισμού PCB PCB CNC Router με Morning Star Spindle στις 50000 rpm/min
1. Λίστα εξαρτημάτων
| Ι. Υλικό | |
| ΑΤΡΑΚΤΟΣ | άτρακτο αστεριού πρωινού |
| CCD | Βιομηχανικές κάμερες Sony 520 line |
| ΦΑΚΟΣ | Υπολογιστής EX2C |
| Βίδα | Εισαγωγές βίδας γείωσης ακριβείας TBI |
| Οδηγός | Διεύρυνση HIWIN Εισαγόμενη γραμμική ράγα οδήγησης |
| ΜΟΤΕΡ | Σειρά Jiabao LCF |
| ΚΑΡΤΑ ΕΛΕΓΧΟΥ I/O | HFC PCI-9074 |
| ΚΑΡΤΑ ΕΛΕΓΧΟΥ ΟΔΗΓΟΥ | HFC PCI-9074 |
| ΚΑΡΤΑ I/O | PCI-9074-64pcs/-38pcs |
| Στατικό καθαρισμό | Σειρά STATIC-ST401A |
| Υπολογιστή | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2,8G 2CPU(S)/1G DDR/80G) |
| Διεπαφή μηχανής | AOC LCD17", ποντίκι Logitech |
| 2.λογισμικό | |
| Σύστημα ελέγχου | Windows XP Professional (Service3,v.3244) |
| GUI λειτουργίας | Αγγλικά Windows XP |
| Επεξεργασία προγράμματος | Στη γραμμή |
| Σύστημα όρασης | Μετατόπιση CCD AOTU |
| Σύστημα ελέγχου | Έκδοση F 1.2.88 |
2. Παράμετροι
| Συνολικά | |
| Διαστάσεις (Π*Β*Υ) | 1370mm*1650mm*1450mm |
| Βάρος | 650 κιλά |
| Μετατόπιση ύψους | 60~110mm |
| Παραποιητής | |
| Τύπος κινητήρα | Σειρά Jiabao |
| Επαναληψιμότητα τοποθέτησης | 0,001 χλστ |
| Περιοχή εργασίας άξονα (μέγ.) | 830mm*580mm*50mm |
| Σταθμός εργασίας | |
| Στερέωση PCB | πρότυπο, εξειδίκευση |
| Φόρτωση/εκφόρτωση PCB | εγχειρίδιο |
| Μέγεθος PCB (μέγιστο) | 320*320mm (θα μπορούσε να προσαρμοστεί η μάρκα) |
| Πάχος PCB (μέγιστο) | 5 χιλιοστά |
| Συναρμολόγηση | |
| Στερέωση ακαμψίας | προσαρμοσμένο εξάρτημα κατασκευής |
| Στερέωση στερέωσης | μηχανήματα |
| Κινητήρας ατράκτου | |
| Εξουσία | 400W |
| Ατρακτος | 50000 rpm/min |
| Προστατεύω | αυτοψύξη/ανεμοψύξη |
| Αλλάξτε κόφτη | Ειδίκευση |
| Δυνατότητα δρομολόγησης | |
| Ταχύτητα κοπής (μέγ.) | 80mm/s |
| Ταχύτητα οδήγησης (μέγ.) | 2500mm/s |
| Ακρίβεια κοπής | 0,01 χλστ |
| Σύστημα κενού | |
| Ισχύς κενού | 3,5KW AC 380V |
| Κενό | βαρίδι |
| Βοηθητικά προγράμματα | |
| Εξουσία | 2,0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Επεξεργασία προγράμματος | Στη γραμμή |
| Επεξεργασία συνάρτησης | Γραμμή, τόξο, κυκλική, καμπύλη U |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα όρασης | SONE έγχρωμο CCD |
| όφσετ φρέζας | ΑΥΤΟ |
| Ρύθμιση κενού | ΑΥΤΟ |
| Οθόνες λειτουργίας | |
| Δείκτης | Ένδειξη Κατάσταση μηχανής |
| έλεγχος εργαλείου | Διάρκεια ζωής εργαλείου αυτόματης ανίχνευσης, χρήση δοκιμών χρόνου |
| Προστασία κινητήρα | Διαθέτει λειτουργία προστασίας υπερθέρμανσης, υπερφόρτωσης, χαμηλής τάσης |
| έλεγχος υπερφόρτωσης κινητήρα | Έχουν υπερφόρτωση, η γραμμή είναι κανονική, λειτουργία προστασίας χαμηλής τάσης |
| Χρόνος χρήσης εργαλείου | Διάρκεια ζωής εργαλείου αυτόματης ανίχνευσης, |
| Στατιστική δεδομένων | Ξεχωριστό μοντέλο πίνακα, διαχωριστική μέτρηση, διάφορες μέθοδοι μέτρησης |
| Εγγραφή σφάλματος | Το λογισμικό καταγράφει αυτόματα όλες τις μνήμες συναγερμών των μηχανημάτων |
| III.Ακρίβεια | |
| Ακρίβεια άξονα | 0,001 χλστ |
| Ακρίβεια κοπής | 0,1 χλστ |
| IV.Ασφάλεια | |
| Προστασία του χώρου εργασίας | Με τέσσερα σφραγισμένα προστασία |
| Αισθητήρας πόρτας | Αισθητήρας μικροδιακόπτης μπροστινής και πίσω πόρτας ασφαλείας (προαιρετικό) |
| Κουμπί διακοπής έκτακτης ανάγκης |
3. Πλεονεκτήματα:
1. Χρησιμοποιώντας μια συσκευή διπλής ολίσθησης στη θέση, μειώστε τους χρόνους αναμονής κοπής, αυξήστε την παραγωγική ικανότητα.
2. Αποφύγετε το τεχνητό πτερύγιο που προκαλείται από το ράγισμα του κασσίτερου και τη ζημιά εξαρτημάτων και άλλα προβλήματα.
3. Αποφύγετε τη χρήση αμβλύ ή δίπλωμα, που προκαλείται από μηχανική καταπόνηση.
4. Κατάλληλο για την τελική κοπή τόξου πλάκας και γραμμής.
5. Κατάλληλο για μικρά κομμάτια της τελικής κοπής, πλάκα βάσης κινητού τηλεφώνου, PDA, κάρτα διασύνδεσης υπολογιστή κ.λπ.
4. Χαρακτηριστικό:
Η εικόνα μεγέθυνσης 1.X10 διευκολύνει τον προγραμματισμό και αυξάνει την ακρίβεια της ρύθμισης του σημείου.
2.Two συρόμενο τραπέζι παρέχει ταυτόχρονα κίνηση μέσα και έξω για να μειώσει το χρόνο κολλήματος για καλύτερη παραγωγικότητα.
3. Σύστημα μετατόπισης AUTO MARK. Η εικόνα CCD μπορεί να ελέγξει και να προσομοιώσει τη διαδρομή ή τη δρομολόγηση για να μειώσει τα περιττά λάθη πριν από την κοπή.
4. Διαθέτει έλεγχο χρόνου ζωής bit δρομολόγησης και σύστημα συναγερμού για να υπενθυμίζει στον χειριστή να αλλάξει bits δρομολόγησης όταν ολοκληρώσει την κοπή 120M.Και το μπιτ δρομολόγησης πρώτα 2 mm έκοψε το πρώτο σημείο άλεσης, το μεσαίο 2 mm έκοψε το δεύτερο σημείο άλεσης, το τελευταίο 2 mm έκοψε το τρίτο σημείο φρεζαρίσματος για να αυξήσει τη διάρκεια ζωής του.
5. Η εικόνα CCD θα μπορούσε να ελέγξει και να προσομοιώσει τη διαδρομή ή τη δρομολόγηση για να μειώσει τα περιττά λάθη πριν την κοπή.
5. Αναλυτική Φωτογραφία:
