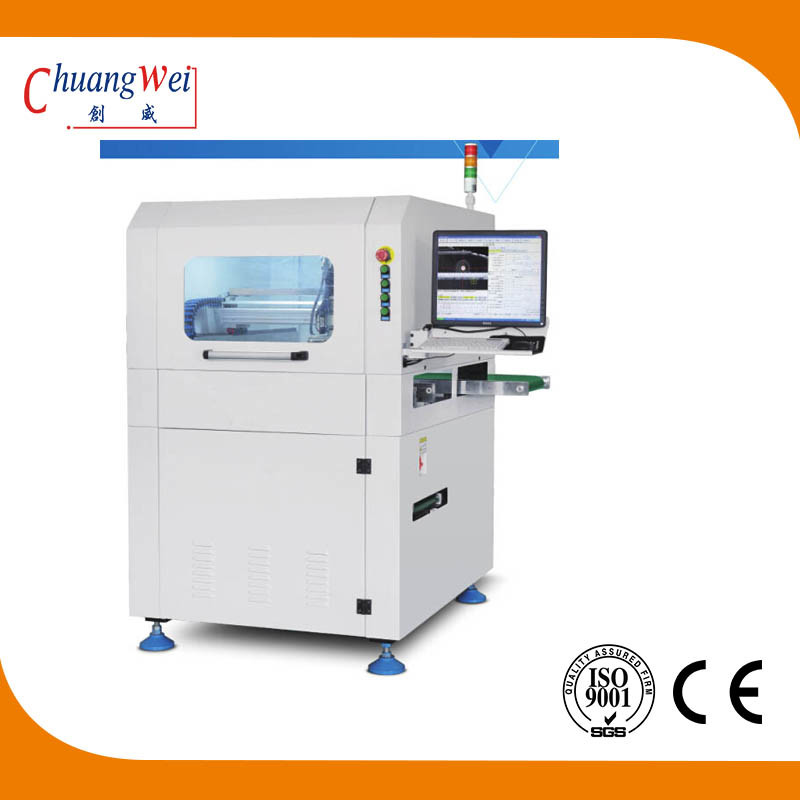

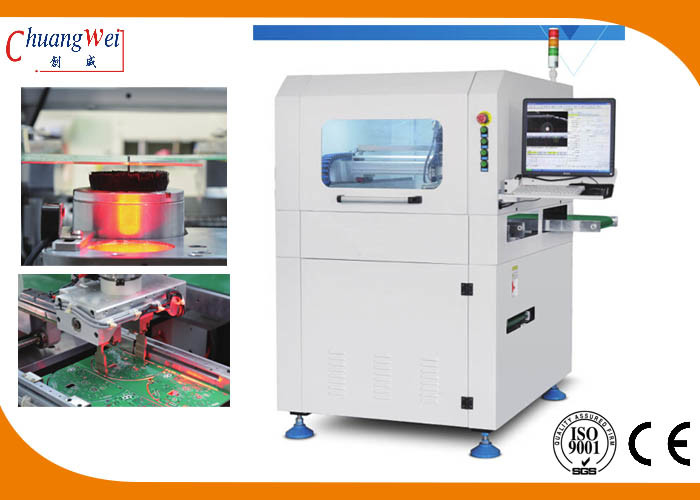

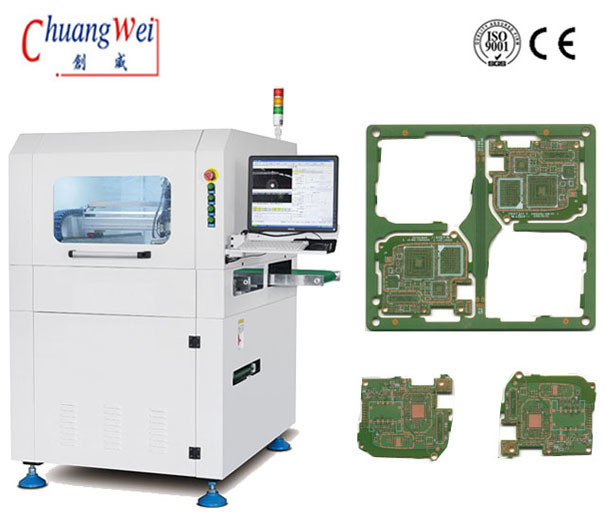

ESD που ελέγχει PCB τέμνουσα μηχανή PCB δρομολογητών την ευθύγραμμη με 60000 περιστροφές/λεπτό:
Επιτροπή που διαβιβάζει τη λύση 1: το PCB περικοπών θα παραδοθεί με τη στερέωση του συστήματος στη γραμμή μετάδοσης ζωνών, και θα σταλεί έπειτα από τη γραμμή μετάδοσης ESD μέσω της μηχανής στη συγκέντρωση της γραμμής, ή θα παρθεί και θα φορτωθεί στην περίπτωση προϊόντων από την προσαρμοσμένη λύση χειριστών.
Forwrding λύση 2 επιτροπής: η επιτροπή batch χρήσης που διαβιβάζει τη μονάδα βραχίονας-1 αποσυναρμολογεί τη γραμμή μετάδοσης ζωνών από τη μηχανή, παρεμβάλλει την επιτροπή που διαβιβάζει τη μονάδα από πίσω από τη μηχανή, και φορτώνει άμεσα την επιτροπή στο κιβώτιο φουσκαλών σε βραχίονας-1 μέσω της στερέωσης του συστήματος. Η λύση χαρακτηρίζεται από την απλότητα και την ευκολία.
Ευθύγραμμα χαρακτηριστικά γνωρίσματα τεμνουσών μηχανών PCB
1. Αυτόματη αλλαγή εργαλείων
2. Έλεγχος ESD
3. Η κοπή stess ανατροφοδοτεί
4. Αυτόματος τρόπος παραγωγής
5. Σύνδεσμος μεταξύ του διοικητικού σύστημα-cErp του πελάτη στατιστικής SPC functionand
6. Μπορέστε να εξοπλιστείτε με τη explosionproof λειτουργία της ηλεκτρικής σκούπας
Ευθύγραμμη προδιαγραφή τεμνουσών μηχανών PCB:
| Πρότυπο | SMTfly-φ03 |
| Μέγεθος μηχανών | 1000*1200*1533mm |
| Βάρος | Περ. 1900kgs |
| Ανώτατο μέγεθος PCB | 350*350mm |
| Πάχος PCB | 0.46mm |
| Ύψος μετάδοσης | 900±50mm |
| Κατεύθυνση μετάδοσης | Αριστερός - > σωστός |
| Ταχύτητα μετάδοσης | 1500mm/s (ανώτατο) /adjustable |
| Τύπος πιάτων σίτισης | Ράγα οδηγών μεταφορών τμήμα-τύπων |
| Ρύθμιση πλάτους ραγών | Αυτόματος |
| Σήμα επικοινωνίας των ανώτερων και χαμηλότερων υπολογιστών | SMEMA |
| Προσδιορισμός θέσης PCB | Ανώτερη και χαμηλότερη στερέωση ραγών οδηγών |
| Σύστημα επιλογής | 360°rotary σύστημα στερέωσης 2 ομάδες κενών ακροφυσίων αναρρόφησης το πολύ-πολύ, 4 ομάδες μεταφοράς ζωνών ESD/επιτροπή batch που διαβιβάζει τις μονάδες το πολύ-πολύ |
| Spindl κοπής/ταχύτητα | Γερμανία KAVO, 60,000rpm/min |
| Δροσίζοντας τύπος | Συμπίεση αέρα |
| Έλεγχος ESD | Ναι |
| Αυτόματη αλλαγή εργαλείων | Ναι |
| Η τέμνουσα πίεση ανατροφοδοτεί | Ναι |
| Έλεγχος λεπίδων σπασιμάτων | Ναι |
| Τέμνουσα ταχύτητα | 1-200mm/s |
| Τέμνουσα ακρίβεια | ±0.5mm |
| Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | ±0.01mm |
| Ισότιμη κινούμενη ταχύτητα | 1000mm/s |
| Έξω τύπος πιάτων | Μεταφορά ζωνών ESD/επιτροπή batch που διαβιβάζει τη μονάδα |
| Τύπος αποκομιδής αποβλήτων | Έξω από τη διαδρομή |
| Προγραμματισμός διαδικασίας | Εισαγωγή σχεδίων GERBER/πρόγραμμα έκδοσης μέσω του οπτικού συστήματος |
| Παροχή αέρα | 5-8kg/cm2 |
| Παροχή ηλεκτρικού ρεύματος | AC380V±5%, 50/60Hz, 3KW |
Ευθύγραμμος PCB τεμνουσών μηχανών μετατροπέας εργαλείων πλεονεκτημάτων αυτόματος
Ο τυποποιημένος μετατροπέας εργαλείων υποστηρίζει τρία είδη εργαλείων 3.175mm, κάθε ένα από τα οποία έχει μια τοπ ικανότητα φόρτωσης 10 αυτών. Συνδυάζεται με το ακριβές σύστημα στερέωσης και το ανυψωτικό σύστημα τρεις άξονες - X1, Y1 και Z1 του τέμνοντος μηχανισμού μπορούν να πραγματοποιήσουν την αλλαγή εργαλείων.
Υψηλό τέμνον σύστημα αξιοπιστίας
Ο μεγάλος κύριος άξονας της Γερμανίας KAVO με μια τοπ ταχύτητα 60000 περιστρέφεται, χαρακτηρίζοντας το ESD που ο στατικός έλεγχος τάσης και λειτουργία της πίεσης κοπής ανατροφοδοτούν και αυτόματη αλλαγή εργαλείων.
