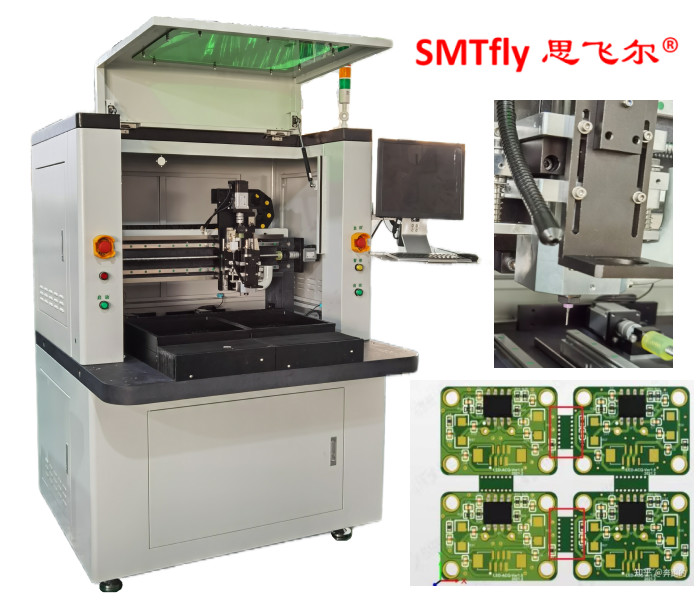

CNC εξοπλισμού PCB Depanelizer μηχανή δρομολογητών PCB με χαρακτηριστικό γνώρισμα ακρίβειας 0.1mm το τέμνον:
1.X10 η εικόνα ζουμ κοντύτερα κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου.
2.Two ο γλιστρώντας πίνακας παρέχει ταυτόχρονα μέσα έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.
3.AUTO η εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή.
4. Έχει το χρονικό έλεγχο ζωής κομματιών δρομολόγησης και το σύστημα συναγερμών για να υπενθυμίσει στο χειριστή για να αλλάξει τα κομμάτια δρομολόγησης όταν τελειώνει την κοπή 120M. Και το κομμάτι πρώτα 2mm δρομολόγησης έκοψε το πρώτο miling σημείο, η μέση 2mm έκοψε το δεύτερο σημείο άλεσης, τα τελευταία 2mm κόβουν το τρίτο σημείο άλεσης για να αυξήσουν το χρόνο ζωής του.
5. Η εικόνα CCD θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή.
2. Κατάλογος μερών
| Ι. υλικό | |
| ΑΞΟΝΑΣ | άξονας αστεριών πρωινού |
| CCD | Sony 520 βιομηχανικές κάμερες γραμμών |
| ΦΑΚΟΣ | Computar EX2C |
| Βίδα | Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
| Οδηγός | HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
| ΜΗΧΑΝΗ | Σειρά JiaBao LCF |
| I/O ΚΆΡΤΑ CONTRONL | HFC PCI-9074 |
| ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL | HFC PCI-9074 |
| I/O ΚΑΡΤΑ | PCI-9074-64pcs/-38pcs |
| Στατικός καθαρισμός | Στατικός-ST401A σειρά |
| Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Διεπαφή μηχανών | AOC LCD17», ποντίκι Logitech |
| 2. λογισμικό | |
| Σύστημα ελέγχου | Επαγγελματίας παραθύρων XP (Service3, v.3244) |
| Λειτουργία GUI | Αγγλικά παράθυρα XP |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Σύστημα εικόνας | Όφσετ CCD AOTU |
| Σύστημα ελέγχου | Έκδοση Φ 1.2.88 |
3. Παράμετροι
| Συνολικά | |
| Διαστάσεις (W*D*H) | 1370mm*1650mm*1450mm |
| Βάρος | 650KG |
| Όφσετ ύψους | 60~110mm |
| Χειριστής | |
| Τύπος μηχανών | Σειρά JiaBao |
| Επανάληψη προσδιορισμού θέσης | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη) | 830mm*580mm*50mm |
| Σταθμός εργασίας | |
| Σταθεροποίηση PCB | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο) | 320*320mm (μπόρεσε να προσαρμοστεί κάνει) |
| PCB πυκνά (ανώτατος) | 5mm |
| Fixturing | |
| Ακαμψίας | προσαρμοσμένος κάνετε το προσάρτημα |
| Σταθεροποίηση Fixturing | μηχανήματα |
| Μηχανή αξόνων | |
| Δύναμη | 400W |
| Άξονας | 50000rpm/min |
| Προστατεύστε | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής | Ειδίκευση |
| Ικανότητα δρομολόγησης | |
| Τέμνουσα ταχύτητα (μέγιστο) | 80mm/s |
| Οδηγώντας ταχύτητα (μέγιστο) | 2500mm/s |
| Ακρίβεια της κοπής | 0.01mm |
| Κενό σύστημα | |
| Κενή δύναμη | 3.5KW εναλλασσόμενο ρεύμα 380V |
| Κενό | βαρίδι |
| Χρησιμότητες | |
| Δύναμη | 2.0KW AC380V |
| Παροχή αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Το πρόγραμμα εκδίδει | Ευθύγραμμος |
| Η λειτουργία εκδίδει | Γραμμή, τόξο, circula, u-καμπύλη |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα εικόνας | Χρώμα CCD SONE |
| όφσετ κοπτών άλεσης | ΑΥΤΟΜΑΤΟΣ |
| Κενή οργάνωση | ΑΥΤΟΜΑΤΟΣ |
| Όργανα ελέγχου λειτουργίας | |
| Iindicator | Κράτος μηχανών Iindicator |
| έλεγχος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
| Η μηχανή προστατεύει | Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
| μηχανή πέρα από τον έλεγχο φόρτωσης | Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείων | Αυτόματη ζωή εργαλείων ανίχνευσης, |
| Στατιστική στοιχείων | Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
| Αρχείο λάθους | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια άξονα | 0.001mm |
| Τέμνουσα ακρίβεια | 0.1mm |
| IV. ασφάλεια | |
| Η περιοχή εργασίας προστατεύει | Με την τέσσερα σφραγισμένη προστασία |
| Αισθητήρας πορτών | Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
| Κουμπί στάσεων ανάγκης |
4. Πλεονεκτήματα:
1. Χρησιμοποιώντας τη διπλή φωτογραφική διαφάνεια στη συσκευή θέσεων, μειώστε τον τέμνοντα αναμονής χρόνο, αυξάνει τη ικανότητα παραγωγής.
2. Αποφύγετε το τεχνητό χτύπημα που προκαλείται με το ράγισμα της ζημίας κασσίτερου και μερών και άλλων ζητημάτων.
3. Αποφύγετε τη χρησιμοποίηση αμβλιά ή διπλώστε, παραχθείς από τη μηχανική πίεση.
4. Κατάλληλος για την τελειωμένη κοπή τόξων και γραμμών πιάτων.
5. Κατάλληλος για τα μικρά κομμάτια της τελικής κοπής, πιάτο βάσεων ενός κινητού τηλεφώνου, PDA, κάρτα διεπαφών PC και ούτω καθεξής.

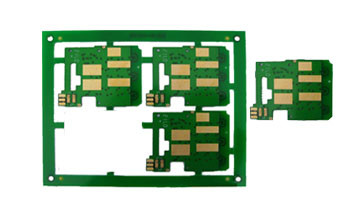

5. Λεπτομερής φωτογραφία:
