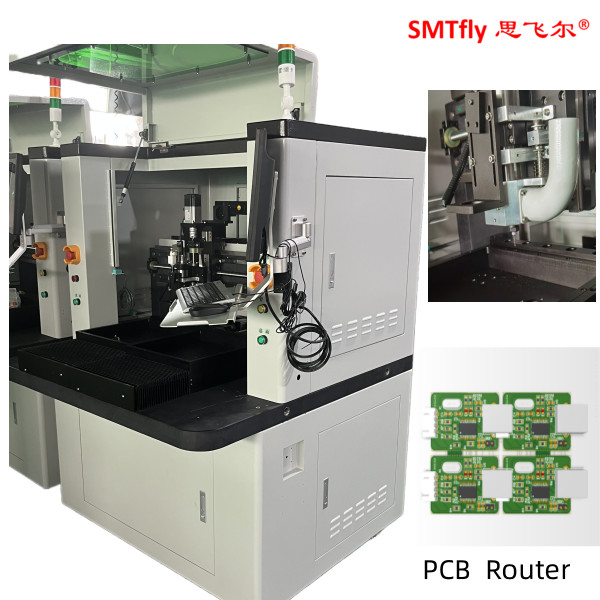

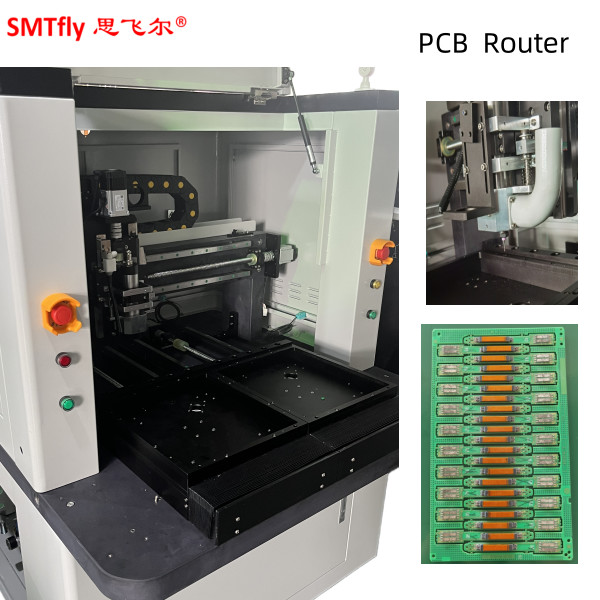

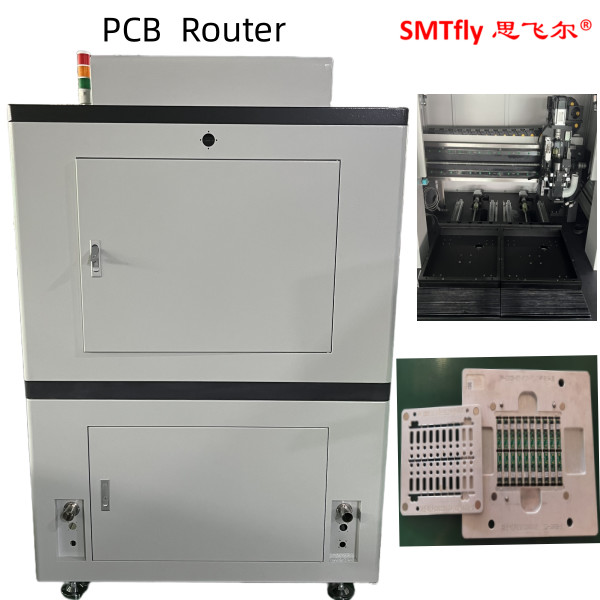

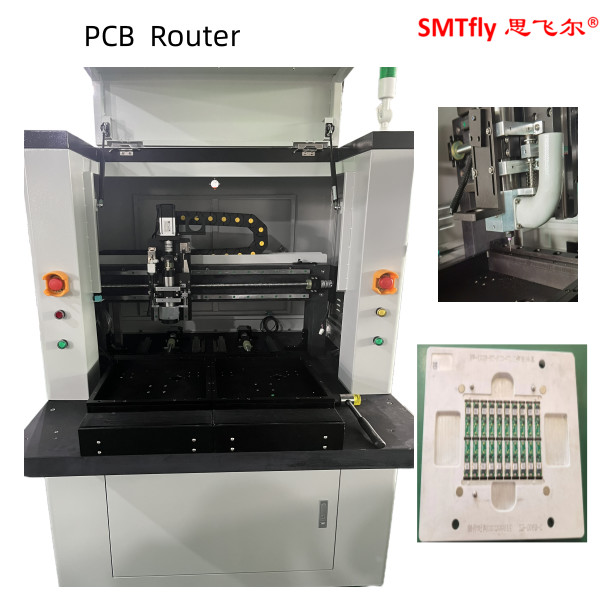

Ένα συρτάρι Pcb Router με σύστημα διόρθωσης ευθυγράμμισης όρασης Ccd PrecisionSMTfly-F02 Τεχνικές παραμέτρους:
|
Ι.Εξοπλισμός |
|
|
Μοντέλα / τύποι συστημάτων |
Windows XP Professional |
|
Συνολικά |
|
|
Αποτύπωμα (LxWxH) |
800 mm*850 mm*1700 mm |
|
Βάρος (περίπου) |
150 κιλά |
|
Προσαρμόσιμες βάσεις μηχανών (για ύψος) |
60~110 mm |
|
Χειραγωγός |
|
|
Κινητήρας χειρισμού |
Η σειρά MINAS A5 της Panasonic |
|
Επαναληψιμότητα χειριστή |
0.001mm |
|
Διαμόρφωση άξονα |
|
|
Μέγιστη διαδρομή άξονα (X,Y,Z) |
400 mm*650 mm*50 mm |
|
Εργασιακή θέση |
|
|
Τοποθέτηση του συμβουλίου |
Τοποθέτηση στερεών, καθολική τοποθέτηση δακτυλίου, διόρθωση όρασης |
|
Εφοδιασμός/αφόρτωση |
Εγχειρίδιο |
|
Πεδίο δρομολόγησης |
320 mm*320 mm |
|
Μοντέλο πάχους |
3 χιλιοστά |
|
Εγκατάσταση |
|
|
Ακατάπαυστα στερεόστρωμα |
Παγκόσμιο δαχτυλίδι και αντιστατικό κορμί |
|
Επικεφαλής σφίξιμο |
Χρησιμοποιώντας τοποθέτηση τρύπας |
|
Μηχανή σπινδέλου |
|
|
Δύναμη |
100W |
|
Μέγιστη ταχύτητα |
60000 στροφές/min |
|
Ψύξη |
Φυσική ψύξη και ψύξη με αέρα |
|
Μέγεθος bit του δρομολογητή |
3 mm*3 mm |
|
Αλλαγή εργαλείου |
Χρησιμοποιήστε ειδικό κλειδί |
|
Μηχανή σπινδέλου |
|
|
Δύναμη |
100W |
|
Μέγιστη ταχύτητα |
60000 στροφές/min |
|
Ψύξη |
Φυσική ψύξη και ψύξη με αέρα |
|
Μέγεθος bit του δρομολογητή |
3 mm*3 mm |
|
Αλλαγή εργαλείου |
Χρησιμοποιήστε ειδικό κλειδί |
|
Ικανότητα δρομολόγησης |
|
|
Μέγιστη ταχύτητα δρομολόγησης |
100 mm/s |
|
Επαναληψιμότητα |
00,02 mm |
|
Σύστημα κενού |
|
|
Δύναμη |
0.75KW220V Μονοφασικός κινητήρας |
|
Φιλτράρισμα |
Βιόρειος και οριζόντιος |
|
Υπηρεσίες κοινής ωφέλειας |
|
|
Δύναμη |
1.5KW AC220V |
|
Προμήθεια αέρα |
4~5KG/cm2 |
|
ΙΙ. Λογισμικό και Προγραμματισμός |
|
|
Πλατφόρμα συστήματος |
Windows XP Professional (Service3,v.3244) |
|
Σταθερότητα συστήματος |
24 ώρες χωρίς εξαίρεση |
|
Σύστημα όρασης |
Σύστημα διόρθωσης ευθυγράμμισης όρασης CCD ακρίβειας (σειρά SONY 250) |
|
Προγραμματισμός |
|
|
Διαδικτυακά |
Διαδικτυακά προγράμματα |
|
Επεξεργασία |
Καθαρό, διαγώνιο, κυκλικό τόξο, κύκλος |
|
Αριθμός προγραμμάτων που μπορούν να εγκατασταθούν |
Επιλέξτε τοποθεσία αποθήκευσης σύμφωνα με τις απαιτήσεις του πελάτη |
|
Διαμορφώστε την κάμερα CCD για προγραμματισμό |
Fangchen F130 υψηλής ακρίβειας CCD |
|
Αποζημίωση διαμέτρου εργαλείου |
Παρέχει διαφορετικές γωνίες για να αντισταθμίσει για τον χρήστη να επιλέξει διαφορετικά σχήματα |
|
Εναλλαγή φίλτρου Ρυθμίσεις διαστήματος (απόστασης) |
αυτόματο φίλτρο καθαρισμού και θήκη συλλογής σκόνης σε σκόνη όταν Η επεξεργασία ολοκληρώνεται κεντρικά κάθε φορά |
|
Παρατηρητές της επιχείρησης |
|
|
Τριχρωματικό φως του πύργου |
3 χρωματικά φώτα για την παρακολούθηση των συνθηκών εργασίας του μηχανήματος |
|
Τριχρωματικό φως του πύργου |
Αυτόματη ανίχνευση της ζωής του εργαλείου και του χρόνου χρήσης |
|
Ανίχνευση υπερθέρμανσης κινητήρα |
λειτουργία προστασίας από υπερθέρμανση, υπερφόρτωση, χαμηλή τάση |
|
Ανίχνευση υπερφόρτωσης από εφοδιασμό |
Υπερφόρτωση, η γραμμή είναι κανονική, λειτουργία προστασίας χαμηλής τάσης |
|
Παρακολούθηση της ζωής του εργαλείου |
ανίχνευση χρόνου ζωής εργαλείου |
|
Μετρητής πλακέτων PCB |
Μείωση του ποσού, μέτρηση του κόστους, διαφοροποιημένος τρόπος μέτρησης. |
|
Προειδοποίηση αλλαγής φίλτρου κενού |
δεν χρησιμοποιείται για φίλτρο κενού |
|
Ιστορικό σφάλματος μηχανής |
Το λογισμικό καταγράφει αυτόματα όλα τα συναγερμούς μνήμη |
|
ΙΙΙ. Ακριβότητα |
|
|
Ακριβότητα τοποθέτησης άξονα |
00,01 mm |
|
Ακριβότητα δρομολόγησης |
00,02 mm |
|
IV. Ασφάλεια |
|
|
Κλειστή περιοχή εργασίας |
Χρησιμοποιώντας προστασία με τέσσερις σφραγίδες |
|
Αισθητήρες κλειδώματος πόρτας |
ανιχνευτής μικροαλλαγής |
|
Κουμπί διακοπής κινδύνου |
- Ναι, ναι. |
