Άκαμπτος φραγμός των οδηγήσεων αλουμινίου PCB PCB Depanelizer Depaneling τύπων λαιμητόμων
Δεδομένου ότι περισσότερο από 10 έτη οι depaneling μηχανές μας αναπτύσσονται και βελτιώνονται συνεχώς, προκειμένου να εγγυηθούν τον unstressed χωρισμό των τυπωμένων πινάκων κυκλωμάτων. Μετά από τις εκτενείς δοκιμές της διαδικασίας χωρισμού πολλοί αυτοκινητικοί προμηθευτές χρησιμοποιούν αποκλειστικά τις depaneling μηχανές της σειράς NTM γιατί ο χωρισμός του τους οι πίνακες επιτροπής. Οι μηχανές χρησιμοποιούν μια απείρως μεταβλητή τμηματική περικοπή στο depanel οι πίνακες επιτροπής με έναν ευγενή και καθαρό τρόπο με την αποφυγή της ζημίας στα τμήματα SMD που τοποθετούνται άμεσα στις άκρες των πινάκων.
Πλεονεκτήματα:
1. Το μέγιστο depaneling μήκος PCB είναι
2. PCB Depaneling χωρίς πίεση κάμψης και έντασης
3. Χρήση ασφάλειας, εύκολη λειτουργία
4. Διαδικασία Depaneling χωρίς δονήσεις
Προδιαγραφές PCB depanelizer:
| Πρότυπο | SMTfly - 3 |
| Μέγιστο τέμνον μήκος PCB | απεριόριστος |
| Depaneling πάχος PCB | 0.3 - 3.5mm |
| Τάση και ισχύς | 110V / 220V -- 10W |
| Πίεση αέρα εργασίας | 0.5 - 0,7 MPA |
| Depaneling ταχύτητα PCB | λόγω του ειδικευμένου επιπέδου χειριστών |
| Depaneling μέγεθος μηχανών PCB | 780 X.500 Χ 620 χιλ. |
| Depaneling βάρος μηχανών PCB | 185Kg |
Χαρακτηριστικά γνωρίσματα:
1. Η μηχανή σχεδιάστηκε προ-σημειωμένο στο depanel PCB προσεκτικά, χωρίς πίεση κάμψης και έντασης.
2. Ούτε τα ευαίσθητα SMD-συστατικά όπως τους κεραμικούς πυκνωτές, δεν θα βλαφθούν με τη depaneling διαδικασία, ή ο λεπτός πίνακας ακόμη και σε 0.3mm μπορεί να εργαστεί ακίνδυνα.
3. Διαδικασία Depaneling χωρίς δονήσεις.
4. Η depaneling μέθοδος ελέγχου PCB είναι από την πνευματικός-οδηγημένη και ηλεκτρομαγνητική βαλβίδα.
5. Η λειτουργία ελέγχου PCB είναι ότι ο χειριστής σφραγίζει το πεντάλι ποδιών στο PCB depanel.
6. Τα υψηλότερα συστατικά κοντά στο αυλάκι β του PCB μπορούν να είναι μέχρι 50mm.
7. Η Gap για την εισαγωγή του PCB μπορεί να είναι εύκολο να ρυθμιστεί.
Βίντεο:
το http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
το http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Για το PCB cwvc-3 αλουμινίου 1,2 μέτρων)
το http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

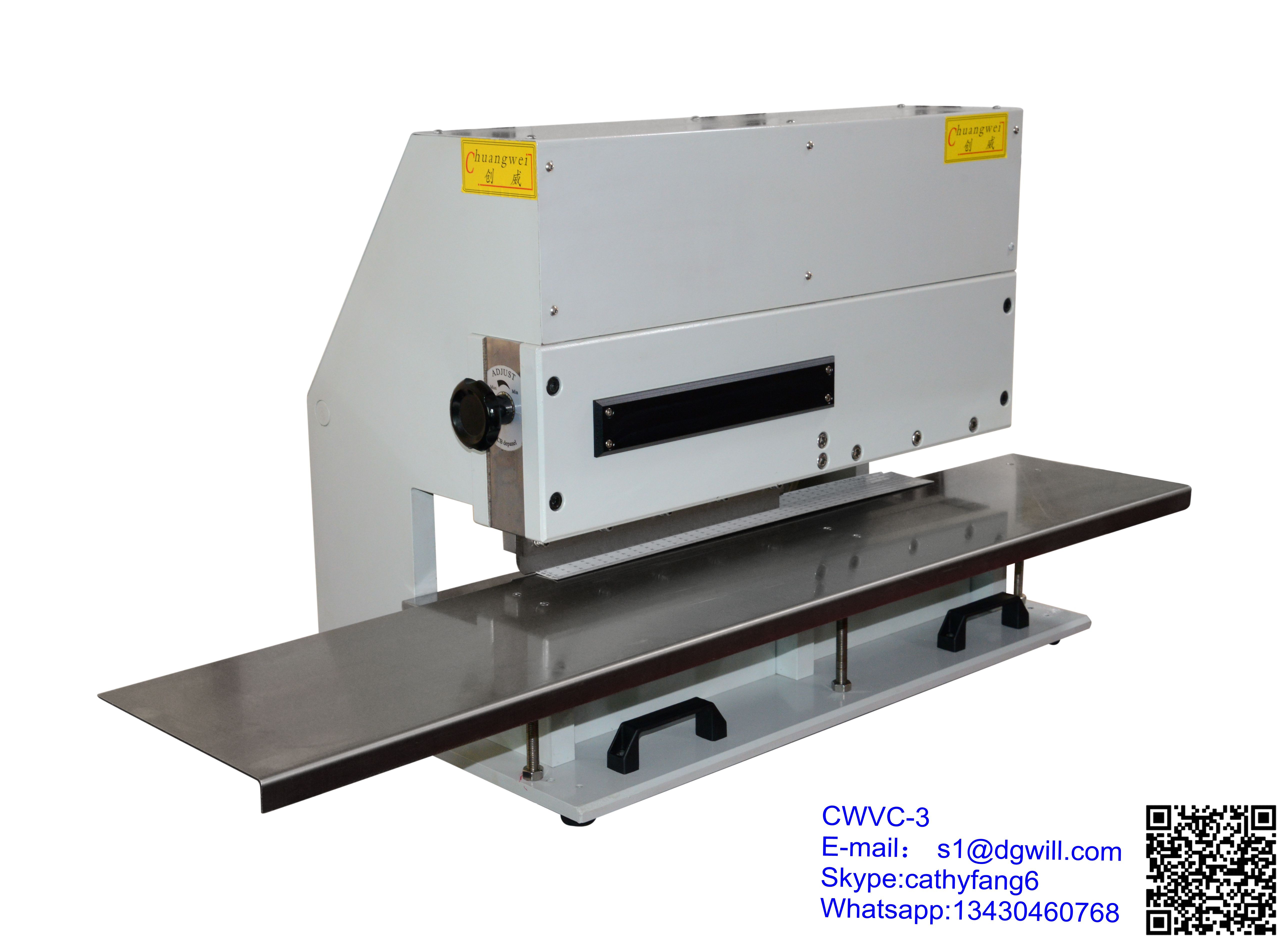

Μηχανή SMTfly-3 PCB Chuangwei depanelizer
Μπορέστε να χρησιμοποιηθείτε με το αργίλιο, FR4, CEM3 και άλλα υποστρώματα
Συμπόρευση με την μέσος--μεγάλη παραγωγή όγκου
Panelized εύκαμπτο ή ultra-thin PCBs
Πυκνά εποικημένο PCBs με τα συστατικά που βρίσκονται πάρα πολύ κοντά στη γραμμή αποτελέσματος για τα τυποποιημένα depanelers στη λαβή
Το αργίλιο και τα υποστρώματα (εκτός από FR4, CEM3, κ.λπ.)
Το PCBs χωρίζεται από τα cwvc-3 διπλά wedge-shaped μαχαίρια στο ένα εξευγενίζει τη λικνίζοντας κίνηση που κουρεύει την επιτροπή σύμφωνα με τη γραμμή αποτελέσματος, χωρίς την πίεση ή ζημία στο PCBs ή τα συστατικά. Ακόμα και όταν οι πίνακες κυκλωμάτων υποβάλλονται σε επεξεργασία – όπως εκείνοι που εποικούνται με heat-generating LEDs που απαιτούν θερμότητα-τα εσωτερικά στρώματα μετάλλων – αυτήν την μηχανή θα εφαρμόσουν εύκολα την περικοπή.
