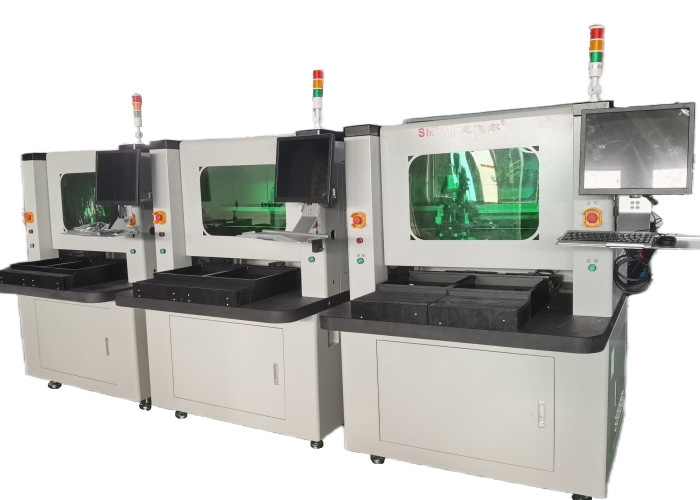

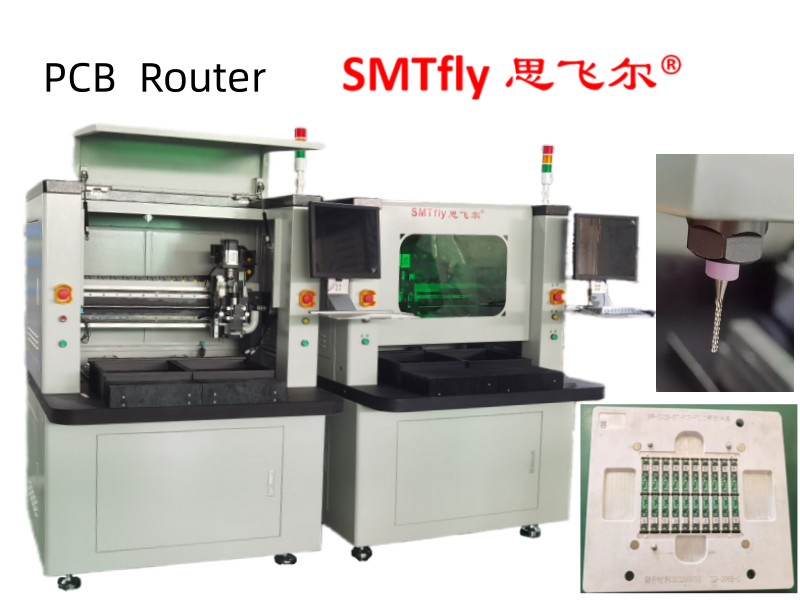

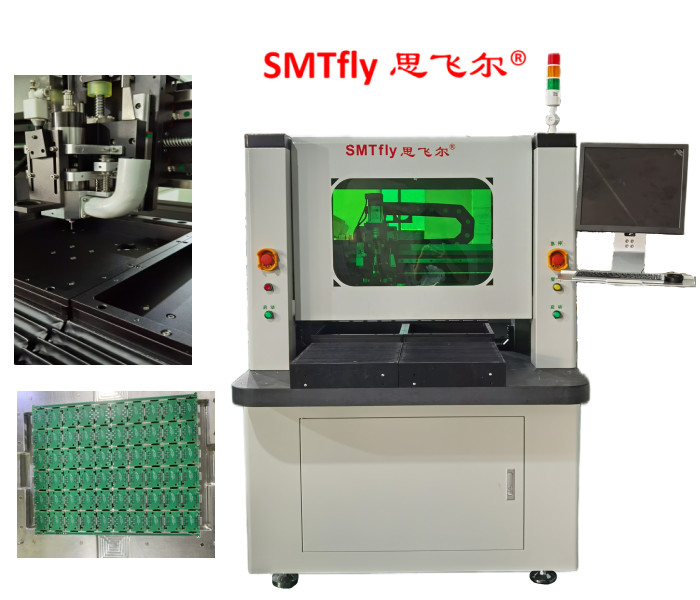

6000RPM Sycotec Σπινδύλα διπλών πινάκων PCB δρομολογητής για πλαίσια MCPCB Χαρακτηριστικά δρομολογητή PCB:
Λύση για την απελευθέρωση των οστών χωρίς στρες
Σύστημα κενού σκόνης υψηλής απόδοσης με βάση το ελαστικό
Καθαρή και ακριβής αποσύνθεση για πυκνοκατοικημένα PCB
Προηγμένο λογισμικό επεξεργασίας εικόνας προσφέρει λειτουργία πόντου και κλικ για το προγραμματισμό διαδρομών δρομολογητών
Αυτόματη αντιστάθμιση ευθυγράμμισης με κάμερα CCD
Χρησιμοποιήσιμη λειτουργία
Διευρυμένη διάρκεια ζωής του bit με αυτόματη ρύθμιση βάθους bit του δρομολογητή
Βελτιωμένος χρόνος τακτικής
Μικρή συντήρηση
Λογική τιμή
Ανεξάρτητο γραμμικό ρομπότ βαθμονόμησης
Οφέλη του δρομολογητή PCB
Δεν υπάρχει καλύτερος τρόπος για να προετοιμάσετε μια πλακέτα κυκλώματος από το δίσκο μας.Αυτό το PCB depaneler είναι η απάντηση για την απλή PCB depaneling μέσω της απασχόλησης ενός bit δρομολογητή που ελαχιστοποιεί την πίεση στα εξαρτήματαΤο σπινδύλιο υψηλής ταχύτητας που περιλαμβάνεται στο μηχάνημα επιταχύνει την κοπή και διατηρεί την ακρίβεια, επιτρέποντας ταυτόχρονα ευέλικτα σχέδια πάνελ με διάφορα μοτίβα κοπής.Το PCB depaneler μας θα μειώσει επίσης την αντικατάσταση bit με το σύστημα ρυθμίσεων βάθους bit router μαςΗ μέγιστη ταχύτητα κοπής του κομμάτι του δρομολογητή PCB είναι 50 mm ανά δευτερόλεπτο, ενώ η ταχύτητα ταξιδιού είναι μέγιστη 800 mm ανά δευτερόλεπτο.Με ενσωματωμένο σύστημα κενού σκόνης με βάση το συστατικόΑυτό αποτρέπει την παραμόρφωση και αξιοποιεί πλήρως την αντοχή του κενού για την πιο αποτελεσματική συλλογή σκόνης.
Εύκολη λειτουργία του δρομολογητή PCB
Εύκολο στη λειτουργία, το λογισμικό επεξεργασίας εικόνας του δρομολογητή PCB καθιστά απλό το προγραμματισμό διαδρομών κοπής με την τεχνολογία πόντου και κλικ,ότι αντισταθμίζει επίσης αυτόματα την ευθυγράμμιση με κάμερα CCDΜε το απλό άγγιγμα ενός εξωτερικού κουμπιού, η προετοιμασία PCB μπορεί να ξεκινήσει άμεσα για εύκολη λειτουργία, και μέσω της εύκολης χρήσης λειτουργίας προπρογραμματισμού,η λειτουργία του μηχανήματος γίνεται ακόμη λιγότερο απαιτητικήΗ διάταξη του PCB είναι επίσης πολύ χαμηλή συντήρηση, καθώς το μηχάνημα έχει σχεδιαστεί για εύκολη πρόσβαση και επισκευές.ενώ το κεραμικό ρουλεμάνιο είναι ενσωματωμένο για να παρέχει 60Χιλιάδες στροφές για σπιν.
Αποτελεσματικότητα κόστους του δρομολογητή PCB
Με την ποικιλία των πλεονεκτημάτων που προσφέρουν τα συστήματα απομόνωσης και την ευκολία λειτουργίας των μηχανημάτων, η τιμή είναι αναμφισβήτητα πρακτική.Οι ανάγκες της απομόνωσης δεν καλύπτονται μόνο με αποτελεσματικότητα και απλότητα, αλλά το χαμηλό κόστος θα εξοικονομήσει χρήματα και χρόνο.
Προδιαγραφή δρομολογητή PCB:
|
Ι. Εργαλεία |
|
|
ΠΑΡΑΣΤΗΣΗ |
ΚΑΒΟ σπινδύλα ((Μοντέλο:4025) |
|
ΚΚΔ |
Βιομηχανικές κάμερες Sony 520 |
|
ΛΕΝΤΑ |
Υπολογιστής EX2C |
|
Γύρισμα |
Εισαγωγές βιδών γης με σφαίρες ακριβείας TBI |
|
Οδηγός |
Εισαγόμενο γραμμικό σιδηρόδρομο |
|
ΑΜΤΟΡΟΣ |
Η σειρά JiaBao LCF |
|
ΚΑΡΤΗ Ελέγχου Ε/Ε |
HFC PCI-9074 |
|
Κάρτα ελέγχου οδηγού |
HFC PCI-9074 |
|
Κάρτα Ε/Υ |
PCI-9074-64pcs/-38pcs |
|
Στατικό καθαρισμό |
Η σειρά STATIC-ST401A |
|
Υπολογιστής |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Διασύνδεση μηχανής |
AOC LCD17",Logitech ποντίκι |
|
2. λογισμικό |
|
|
Σύστημα ελέγχου |
Windows XP Professional (Service3,v.3244) |
|
Λειτουργία GUI |
Αγγλικά Windows XP |
|
Επεξεργασία προγράμματος |
Εσωτερική γραμμή |
|
Σύστημα όρασης |
Επικαιροποίηση CCD AOTU |
|
Σύστημα ελέγχου |
F1.2.88 έκδοση |
|
Συνολικά |
|
|
Διάμετροι ((W*D*H) |
1280mm*1450mm*1480mm |
|
Βάρος |
750 κιλά |
|
Μετατόπιση ύψους |
60~110 mm |
|
Χειραγωγός |
|
|
Τύπος κινητήρα |
Η σειρά JiaBao |
|
Επαναληψιμότητα θέσης |
0.001mm |
|
Εργασιακή περιοχή άξονα (max) |
890mm*560mm*50mm |
|
Εργασιακή θέση |
|
|
Εγκατάσταση PCB |
Τύπος, ειδικότητα |
|
Εφοδιασμός/αφόρτωση PCB |
Εγχειρίδιο |
|
Μέγεθος PCB (μέγιστο) |
450*350 mm |
|
Μονάδα μάζας |
5 χιλιοστά |
|
Εγκατάσταση |
|
|
Εγκαταστάσεις ακαμψίας |
Προσαρμοσμένη κατασκευή φωτισμού |
|
Εγκατάσταση στερέωσης |
Μηχανήματα |
|
Μηχανή σπινδέλου |
|
|
Δύναμη |
150W |
|
Στρίψιμο |
60000 στροφές/min |
|
Προστασία |
Αυτο-/αιολική ψύξη |
|
Αντικατάσταση κόπτη |
Ειδικότητα |
|
Ικανότητα δρομολόγησης |
|
|
Ταχύτητα κοπής (μέγιστη) |
80 mm/s |
|
Ταχύτητα οδήγησης (max.) |
2500 mm/s |
|
Ακριβότητα κοπής |
00,01 mm |
|
Σύστημα κενού |
|
|
Δύναμη κενού |
3.5KW AC 380V |
|
Κενό |
πύργο |
|
Υπηρεσίες κοινής ωφέλειας |
|
|
Δύναμη |
2.0KW AC380V |
|
Προμήθεια αέρα |
4-6KG/cm2 |
|
Προγραμματισμός |
|
|
Επεξεργασία προγράμματος |
Εσωτερική γραμμή |
|
Επεξεργασία λειτουργίας |
Γραμμή, τόξο, κύκλος, καμπύλη U. |
|
Αποθήκευση προγράμματος |
HDD |
|
Σύστημα όρασης |
Χρώμα SONE CCD |
|
Μετρητής φρεναρίσματος |
ΑΥΤΟ |
|
Διαμόρφωση κενού |
ΑΥΤΟ |
|
Παρατηρητές της επιχείρησης |
|
|
Δείκτης |
Δείκτης Κατάσταση μηχανής |
|
Έλεγχος εργαλείων |
Η διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, η χρήση δοκιμών χρόνου |
|
Προστασία κινητήρα |
Έχουν λειτουργία προστασίας από υπερθέρμανση, υπερφόρτωση, χαμηλή τάση |
|
Έλεγχος υπερφόρτωσης κινητήρα |
Έχετε υπερφόρτωση, η γραμμή είναι φυσιολογική, λειτουργία προστασίας χαμηλής τάσης |
|
Χρησιμοποιήσιμος χρόνος εργαλείου |
διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, |
|
Στατιστικά δεδομένα |
Διαχωρισμένο μοντέλο πίνακα, διαχωρισμός μετρήσεων, ποικίλες μεθόδους μετρήσεων |
|
Μητρώο σφάλματος |
Το λογισμικό καταγράφει αυτόματα όλους τους συναγερμούς μνήμη των μηχανών |
|
ΙΙΙ. Ακριβότητα |
|
|
Αξονική ακρίβεια |
0.001mm |
|
Ακριβότητα κοπής |
0.1 mm |
|
IV. Ασφάλεια |
|
|
Προστασία του χώρου εργασίας |
Με τέσσερις σφραγισμένες προστασίες |
|
Αισθητήρας πόρτας |
Αισθητήρας μικροκλειδίς μπροστινής και πίσω πόρτας ασφαλείας (προαιρετικό) |
|
Απαραίτητο κουμπί διακοπής |
|
Φωτογραφίες συσκευασίας του δρομολογητή PCBΡυθμιστική ρύθμιση για μεγαλύτερο χρόνο ζωής:
