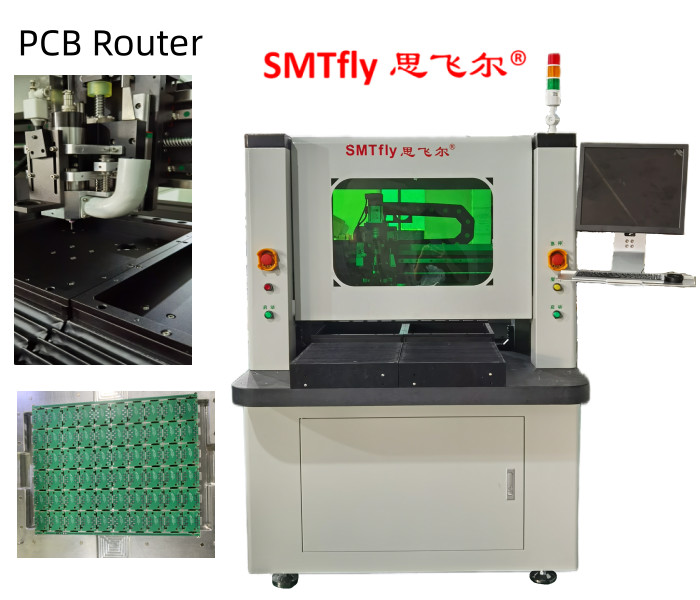

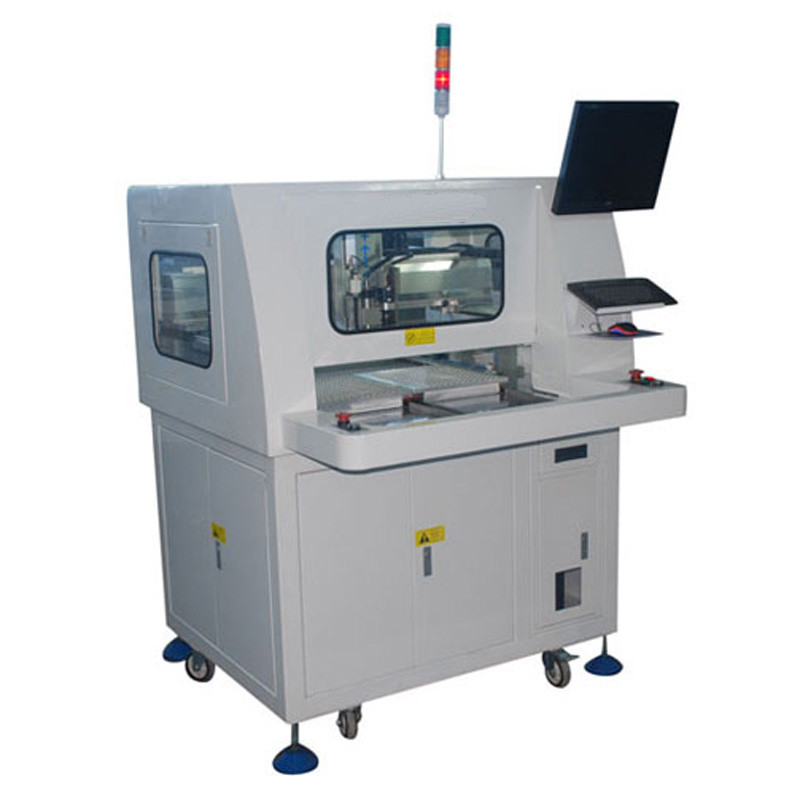

CNC που προγραμματίζει τις μηχανές δρομολογητών PCB Depaneling με την ευθυγράμμιση καμερών CCD
1. Κατάλογος μερών μηχανών
|
Ι. υλικό |
|
|
ΑΞΟΝΑΣ |
Άξονας και αναστροφέας αστεριών πρωινού |
|
CCD |
Sony 520 βιομηχανικές κάμερες γραμμών |
|
ΦΑΚΟΣ |
Computar EX2C |
|
Βίδα |
Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
|
Οδηγός |
HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
|
ΜΗΧΑΝΗ |
Σειρά JiaBao LCF |
|
I/O ΚΆΡΤΑ CONTRONL |
HFC PCI-9074 |
|
ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL |
HFC PCI-9074 |
|
I/O ΚΑΡΤΑ |
PCI-9074-64pcs/-38pcs |
|
Στατικός καθαρισμός |
Στατικός-ST401A σειρά |
|
Υπολογιστής |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Διεπαφή μηχανών |
AOC LCD17», ποντίκι Logitech |
|
2. λογισμικό |
|
|
Σύστημα ελέγχου |
Επαγγελματίας παραθύρων XP (Service3, v.3244) |
|
Λειτουργία GUI |
Κινεζικά παράθυρα XP |
|
Το πρόγραμμα εκδίδει |
Ευθύγραμμος |
|
Σύστημα εικόνας |
Όφσετ CCD AOTU |
|
Σύστημα ελέγχου |
Έκδοση Φ 1.0.2 |
2. Παράμετροι απόδοσης
|
Συνολικά |
|
|
Διαστάσεις (W*D*H) |
1220mm*1450mm*1420mm |
|
Βάρος |
550KG |
|
Όφσετ ύψους |
60~110mm |
|
Χειριστής |
|
|
Τύπος μηχανών |
Σειρά JiaBao |
|
Επανάληψη προσδιορισμού θέσης |
0.001mm |
|
Περιοχή εργασίας άξονα (ανώτατη) |
680mm*360mm*50mm |
|
Σταθμός εργασίας |
|
|
Σταθεροποίηση PCB |
πρότυπα, ειδίκευση |
|
Φόρτωμα και εκφόρτωμα PCB |
χειρωνακτικός |
|
Μέγεθος PCB (ανώτατο) |
322mm*322mm |
|
PCB πυκνά (ανώτατος) |
5mm |
|
Fixturing |
|
|
Ακαμψίας |
πρότυπα |
|
Σταθεροποίηση Fixturing |
μηχανήματα |
|
Μηχανή αξόνων |
|
|
Δύναμη |
400W |
|
Άξονας |
50000rpm/min |
|
Προστατεύστε |
μόνη/ψύξη αέρα |
|
Κόπτης αλλαγής |
Ειδίκευση |
|
Ικανότητα δρομολόγησης |
|
|
Τέμνουσα ταχύτητα (μέγιστο) |
100mm/s |
|
Οδηγώντας ταχύτητα (μέγιστο) |
3000mm/s |
|
Ακρίβεια της κοπής |
0.01mm |
|
Κενό σύστημα |
|
|
Κενή δύναμη |
2.2KW εναλλασσόμενο ρεύμα 380V |
|
Κενό |
βαρίδι |
|
Χρησιμότητες |
|
|
Δύναμη |
2.2KW AC380V |
|
Παροχή αέρα |
2~5KG/cm2 |
|
Προγραμματισμός |
|
|
Το πρόγραμμα εκδίδει |
Ευθύγραμμος |
|
Η λειτουργία εκδίδει |
Γραμμή, τόξο, circula, u-καμπύλη |
|
Αποθήκευση προγράμματος |
HDD |
|
Σύστημα εικόνας |
Χρώμα CCD SONE |
|
όφσετ κοπτών άλεσης |
ΑΥΤΟΜΑΤΟΣ |
|
Κενή οργάνωση |
ΑΥΤΟΜΑΤΟΣ |
|
Όργανα ελέγχου λειτουργίας |
|
|
Iindicator |
Κράτος μηχανών Iindicator |
|
έλεγχος εργαλείων |
Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής |
|
Η μηχανή προστατεύει |
Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης |
|
μηχανή πέρα από τον έλεγχο φόρτωσης |
Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης |
|
Χρησιμοποιήσιμος χρόνος εργαλείων |
Αυτόματη ζωή εργαλείων ανίχνευσης, |
|
Στατιστική στοιχείων |
Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι |
|
Αρχείο λάθους |
Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών |
|
ΙΙΙ. ακρίβεια |
|
|
Ακρίβεια άξονα |
0.001mm |
|
Τέμνουσα ακρίβεια |
0.1mm |
|
IV. ασφάλεια |
|
|
Η περιοχή εργασίας προστατεύει |
Με την τέσσερα σφραγισμένη προστασία |
|
Αισθητήρας πορτών |
Μπροστινό και πίσω μέρος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός) |
|
Κουμπί στάσεων ανάγκης |
|
3. Περιγραφή λειτουργίας
1) X10 η εικόνα ζουμ κοντύτερα κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου
2) Ο γλιστρώντας πίνακας δύο παρέχει ταυτόχρονα μέσα έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.
3) Η ΑΥΤΟΜΑΤΗ εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή
4) Το κομμάτι Routng ανυψώνει αυτόματα και μετατοπίζεται στο επόμενο προγραμματισμένο σημείο που κόβει έπειτα για να παρατείνει το χρόνο ζωής της δρομολόγησης του κομματιού.
5) Σχέδιο βιομηχανίας πορτών ασφάλειας
6) Η εικόνα CCD θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή
Η καλύτερη υπηρεσία μας
1. Εξουσιοδότηση ενός έτους για τις μηχανές εκτός από τα εξαρτήματα.
Η γερή κατασκευή πλαισίων και οι ιαπωνικές λεπίδες χάλυβα έλαβαν καλό αξιολογούν και αναγνωρισμένος κοντά και oversea πελάτες. Προσφέρουμε τα μέρη για την αντικατάσταση κάτω από την εξουσιοδότηση δωρεάν, οι πελάτες πρέπει μόνο να αντέξουν τη δαπάνη φορτίου.
2. Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών oversea.
Οι μηχανικοί είναι διαθέσιμοι για να σταλούν στις χώρες freign για να κάνουν την κατάρτιση μηχανημάτων και να προσφέρουν τη τεχνική υποστήριξη.
3. Η ώριμη τεχνική & ο πρόδρομος στη διαδικασία κάνουν υψηλός - ποιοτικά μηχανήματα.
Σαν μεγαλύτερο manufactory στη Νότια Κίνα, έχουμε 12 έτη εμπειρίας στις μηχανές διαχωριστών PCB και τις συγκολλώντας μηχανές. μηχανή δρομολογητών PCB
Η ομάδα Ε&Α μας αναβαθμίζει συνεχώς τις υπάρχουσες μηχανές για να συναντήσει την τάση ανάπτυξης αγοράς
4. Αποτελεσματική εξυπηρέτηση πελατών.
Όλοι μας είναι μαζί ισχυρότεροι και σοφότεροι από οποιοσδήποτε από μας χωριστά. Για να πετύχουμε, πρέπει να αναλάβουμε την ευθύνη, συνεργαζόμαστε με τους συντροφικούς συνεταίρους και τα withdepartments, comminicate αποτελεσματικά το ένα με το άλλο, ενθαρρύνουν enthusiam και συμμετέχουν στη λήψη αποφάσεων. Για να είναι seay εφικτός από τους πελάτες και να παρέχουν τις γρήγορες απαντήσεις για να λύσει τα προβλήματά τους και να δημιουργήσει την αξία για τους πελάτες
Περίπου εμείς
|
Το Dongguan ChuangWei που ο ηλεκτρονικός εξοπλισμός Manufactory ιδρύθηκε το 2004, βρίσκεται στην παγκόσμια κατασκευαστική πόλη Dongguan, Guangdong, Κίνα. Η επιχείρηση είναι δεσμευμένη στην ανάπτυξη, την κατασκευή, τις πωλήσεις και την υπηρεσία για τον επαγγελματικό διαχωριστή PCB/μηχανήματα εξοπλισμού PCB depanelizer τα ηλεκτρονικά. Η επιχείρηση έχει προωθήσει τον εξοπλισμό παραγωγής και επεξεργασίας και μια πεπειραμένη ομάδα ανάπτυξης και κατασκευής, οι μισοί από τους έχει πάνω από 10 έτη εμπειρίας στην ηλεκτρονική βιομηχανία εξοπλισμού. |
|
Αρχίστε με το 2004 τον ηγέτη επιχείρησης που επενδύεται για να αναπτύξει και να κατασκευάσει το διαχωριστή PCB και τη depaneling μηχανή PCB. Από τότε και στο εξής δίνουμε περισσότερη προσοχή στην ποιότητα των προϊόντων, ασφαλή να χρησιμοποιήσει και καινοτομία προϊόντων, μέχρι στιγμής έχουμε παραγάγει πολύ υψηλό - ποιότητα, σταθερή απόδοση, υψηλά οικονομικώς αποδοτικά προϊόντα. Βελτιώστε τις παραγωγές παραγωγής, παραγωγικότητα αύξησης, και ενισχύστε έτσι την ανταγωνιστικότητα αγοράς των πελατών μας. |
|
Μέχρι τώρα έχουμε τους διαφορετικούς χωρίζοντας τύπους PCB σχεδίου διαχωριστών PCB και depaneling μηχανών PCB με χειρωνακτικό, μηχανοκίνητος, πνευματικός-οδηγημένος, punching φορμών, δρομολογητής κοπτών άλεσης. Λόγω της καλής ποιότητας και της λογικής τιμής οι πελάτες μας είναι σε όλο τον κόσμο. Μέχρι τώρα ChuangWei έχει έγινε μια από τη μεγαλύτερη βάση παραγωγής διαχωριστών PCB στην Κίνα |
|
Η επιχείρηση επιμένει πάντα ότι στο «πελάτη οι ανάγκες είναι ο στόχος μας, που δημιουργεί την περισσότερη αξία για τους πελάτες», προσπαθούν να παρέχουν στους πελάτες τα πρώτης τάξεως προϊόντα, πρώτης τάξεως υπηρεσία. Έτσι δεδομένου ότι η ημερομηνία καθιέρωσε πολύ αποδώσαμε σημασία στην ποιότητα των προϊόντων, συνεχής βελτίωση για τη διαδικασία παραγωγής, προσπαθούμε σκληρά να κερδίσουμε χρήματα για τους πελάτες.
|
|
Η μεγάλη αποστολή μας πρόκειται να είσαι ο επαγγελματικότερος και άριστος προμηθευτής στο διαχωριστή PCB/βιομηχανία εξοπλισμού PCB depanelizer ηλεκτρονική. |
Συνεταιριστικοί συνεργάτες από τη διαφορετική βιομηχανία ηλεκτρονικής
Περισσότερες πληροφορίες για αυτό το πρότυπο, υποδοχή για να μας έρθει σε επαφή με:
Ηλεκτρονικό ταχυδρομείο/Skype: το s5@smtfly.com
Κινητός/Wechat/WhatsApp: +86-137-1183-9030
