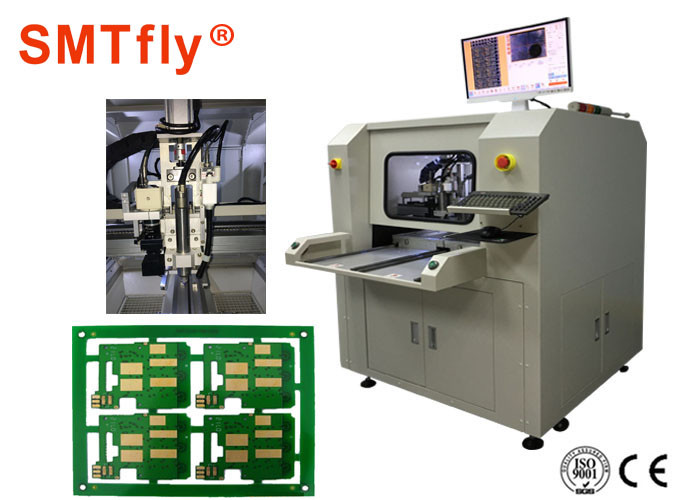

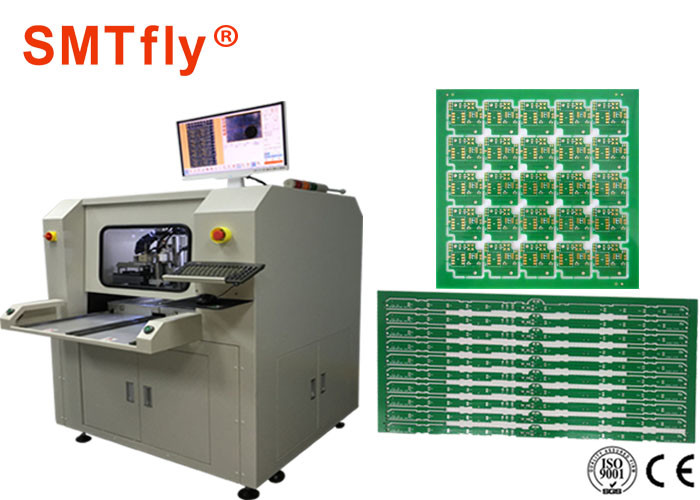

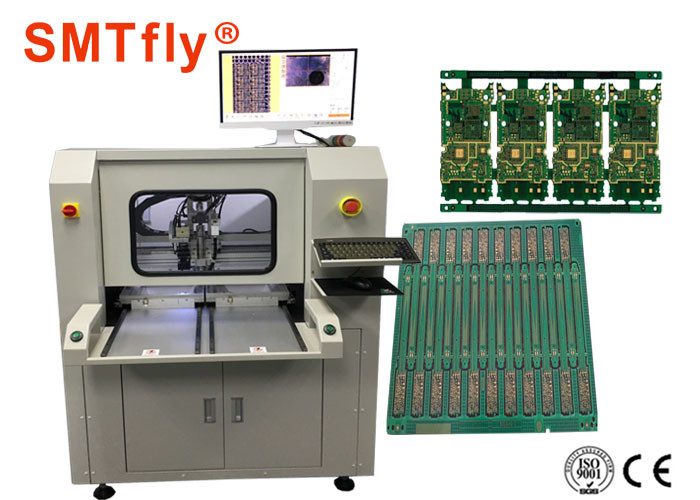

3.5mm ΤΟΠΟΘΕΤΟΥΝ ΕΤΙΚΈΤΤΕΣ στο PCB Depaneling/το δρομολογητή διαχωριστών, χαρακτηριστικά γνωρίσματα μηχανών δρομολόγησης PCB:
1. Η ομαλή κοπή τελειώνει μόνο από την κοπή δρομολογητών.
2. Υπάρχει λίγη διαστρέβλωση στο PCB κατά τη διάρκεια της κοπής λόγω της χρησιμοποίησης μιας υψηλής συχνότητας μηχανής αξόνων. Είναι 1/10 της συμπίεσης, 1/100 του σπασίματος με το χέρι.
3. Μεταστροφή προγράμματος ένας-αφής.
4. Ικανός να κόψει το σκάφος της γραμμής και το τόξο με τη μηχανή δρομολογητών, να μικρύνει τον περιορισμό στο σχέδιο PCB.
5. Διαβάστε τον κώδικα QR ή ΚΙΝΗΘΕΊΤΕ ΣΠΑΣΜΩΔΙΚΆ το αυτόματο επίλεκτο τέμνον πρόγραμμα ΚΟΜΜΑΤΙΏΝ, ή ελέγξτε τη συμφωνία μεταξύ του τέμνοντα προγράμματος και JIG.
6. Ισχυρή σκόνης προσκόλληση σκόνης συλλογής ελαχιστοποιημένη στο PCB.
7. Αναπτυγμένο υψηλής απόδοσης κομμάτι δρομολογητών που επέκτεινε τη ζωή κομματιών και τη ρύπανση ανακούφισης.
8. Περιορίστε το PCB κοστίζει επειδή μην χρειαστείτε την παραγωγή του β-αυλακιού στο PCB
Προδιαγραφή:
| Διαστάσεις (W*D*H): | 1220mm*1450mm*1420mm |
| Βάρος: | 550KG |
| Ύψος που αντισταθμίζεται: | 60~110mm |
| Τύπος μηχανών: | Σειρά Jiabao |
| Επανάληψη προσδιορισμού θέσης: | 0.001mm |
| Περιοχή εργασίας άξονα (ανώτατη): | 680mm*360mm*50mm |
| Σταθεροποίηση PCB: | πρότυπα, ειδίκευση |
| Φόρτωμα και εκφόρτωμα PCB: | χειρωνακτικός |
| Μέγεθος PCB (ανώτατο): | 322mm*322mm |
| PCB πυκνά (ανώτατος): | 3mm |
| Ακαμψία που: | πρότυπα |
| Σταθεροποίηση Fixturing: | μηχανήματα |
| Δύναμη: | 400W |
| Άξονας: | 60000rpm/min |
| Προστατεύστε: | μόνη/ψύξη αέρα |
| Κόπτης αλλαγής: | Ειδίκευση |
Ηλεκτρική σκούπα:
Προδιαγραφή:
| Πρότυπο | CW-f01-SV |
| Διάσταση | 650*400*1300mm |
| Υλικό | Χάλυβας άνθρακα S/S 41 |
| Τρόπος ελέγχου | Ενσωματωμένος |
| Φίλτρο | 100% βελόνα πολυεστέρα μη - υφαμένη τσάντα |
| Μειωμένος τρόπος | Χειρωνακτικό κέντρο βαρύτητας πηδαλίων + σκόνης που πέφτει αυτόματα |
| Μηχανή | 2HP, 1.5KW, 380V |
| Στατική πίεση | 2000mmAQ |
| Κενή διάμετρος αναρρόφησης | 50mm |
| Ρύθμιση τσαντών φίλτρων | 8 PC, 120 mm*500 (D) (L) χιλ. |
| Επεξεργασία επιφάνειας | Ενιαίος-πλαισιωμένο να πιέσει με μαγγάνι |
| Καθαρίζοντας τρόπος | Παράθυρο σκόνης τύπων συρταριών |
| Τοποθετώντας ρόδα | 4 PC, ¢65*¢12mm |
| Handwheel | 2 PC |
| Βάρος | 150kgs |
| Παρατήρηση | Σφραγισμένη μαλακή λαστιχένια πόρτα πρόσβασης και σαφής πόρτα |
Λειτουργία:
Βήμα 1: Πρίν αρχίζει, καθορίστε εάν της μηχανής
η τρέχοντας κατεύθυνση είναι κανονική ή όχι, και όταν είναι
διορθώστε, εξετάστε την ισχυρή δύναμη τραβήγματος από την αναρρόφηση
ο λιμένας, η οπή αερισμού έχει την ισχυρή αναρρόφηση διαφορετικά
η αδύνατη δύναμη δεν είναι αρκετή.
Βήμα 2: Μπορεί να χρησιμοποιηθεί συνεχώς για 24 ώρες, λόγω της μη αυτόματης αφαίρεσης σκόνης, πρέπει να σταματήσει όταν η σκόνη και η αναρρόφηση της πηγής ρύπανσης είναι αδύνατες.
Βήμα 3: Η χειρωνακτική σκόνη που αφαιρεί τη ράβδο είναι στη αριστερά ή δεξιά πλευρά της πόρτας επιθεώρησης. Όταν η μηχανή σταματά, η ράβδος σκόνης κινείται μπρος-πίσω, έτσι ώστε η σκόνη που συνδέεται με την τσάντα φίλτρων περιέρχεται στο συλλέγοντας κιβώτιο σκόνης.
Βήμα 4: Τακτικά καθαρή σκόνη δωματίων συλλογής σκόνης σύμφωνα με το ποσό σκόνης όταν είναι σύνολο 70%, αλλιώς, αυτό υπερχείλιση
Βήμα 5: Όταν η σκόνη καθαρίζεται, πρώτα διακομμένος, και καθαρίζει έπειτα τη σκόνη μετά από τις στάσεις εξοπλισμού εντελώς. Μετά από τον καθαρισμό σκόνης, βάλτε το κιβώτιο συλλογής σκόνης στη σταθερή θέση του συλλέκτη σκόνης, και τα μέρη σφραγίζονται και συνεχίζουν να χρησιμοποιούν.
Βήμα 6: Η πόρτα επιθεώρησης είναι ένας σωλήνας υφασμάτων φίλτρων, η σκόνη φιλτράρεται μέσω του σωλήνα υφασμάτων, και το αέριο εξάτμισης είναι καθαρός αέρας.
