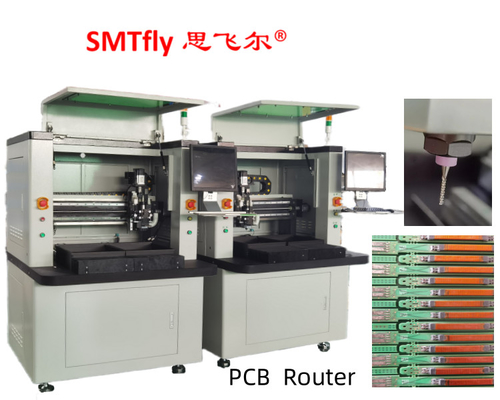

0Μηχανή διαδιδομέτρου PCB με ακρίβεια κοπής 0,1 mm με αριστερό χέρι 0,8-2,5 mm Bits Routing
Υπηρεσία μας:
1Ελληνική βιομηχανία, εμπορική δραστηριότητα
2Υπηρεσίες τεχνικής υποστήριξης
3- Περιορίστε τη διαχείριση των καταγγελιών, μισή ώρα πίσω στους πελάτες
4Εμπειρογνώμονες Depanel, παροχή επαγγελματικών PCB υπο-πρόγραμμα
5Η εγκατάσταση και η εκπαίδευση στο χώρο είναι διαθέσιμες
Χαρακτηριστικά:
1- Ομαλή κοπή μόνο με το κόψιμο του δρομολογητή.
2Υπάρχει μικρή στρέβλωση στο PCB κατά τη διάρκεια της κοπής, επειδή χρησιμοποιούμε υψηλής συχνότητας κινητήρα σπινθήρα.
3Με ένα άγγιγμα αλλαγή προγράμματος.
4Μπορεί να κόψει το στρώμα και το τόξο με τη μηχανή του δρομολογητή, μειώνοντας τους περιορισμούς στον σχεδιασμό PCB.
5. Διαβάστε τον QR κώδικα ή το πρόγραμμα κοπής JIG BIT, ή ελέγξτε τη συμμόρφωση μεταξύ του προγράμματος κοπής και του JIG.
6Η ισχυρή συλλογή σκόνης ελαχιστοποιεί την προσκόλληση σκόνης στο PCB.
7Αναπτύξαμε υψηλής απόδοσης δρομολογητή που επέκτεινε τη διάρκεια ζωής και την απορρίπτηση απορριμμάτων.
8. Μειώστε το κόστος PCB επειδή δεν χρειάζεται να κάνει V-οξέα σε PCB
Ειδικότητα:
| Συνολικά | |
| Διάμετροι ((W*D*H) | 1220mm*1450mm*1420mm |
| Βάρος | 650 κιλά |
| Μετατόπιση ύψους | 60~110 mm |
| Χειραγωγός | |
| Τύπος κινητήρα | Τζιαμπάο.σειρά |
| Επαναληψιμότητα θέσης | 0.001mm |
| Εργασιακή περιοχή άξονα (max) | 680mm*360mm*50mm |
| Εργασιακή θέση | |
| Εγκατάσταση PCB | πρότυπο, εξειδίκευση |
| Εφοδιασμός/αφόρτωση PCB | Εγχειρίδιο |
| Μέγεθος PCB (μέγιστο) | 450 mm*350 mm |
| Μονάδα μάζας | 5 χιλιοστά |
| Εγκατάσταση | |
| Εγκαταστάσεις ακαμψίας | πρότυπο |
| Εγκατάσταση στερέωσης | Μηχανήματα |
| Μηχανή σπινδέλου | |
| Δύναμη | 400W |
| Στρίψιμο | 60000 στροφές/min |
| Προστασία | Αυτο-/αιολική ψύξη |
| Αντικατάσταση κόπτη | Ειδικότητα |
| Ικανότητα δρομολόγησης | |
| Ταχύτητα κοπής (max) | 100 mm/s |
| Ταχύτητα οδήγησης (max) | 3000 mm/s |
| Ακριβότητα κοπής | 00,01 mm |
| Σύστημα κενού | |
| Δύναμη κενού | 2.2KW AC 380V |
| Κενό | πύργο |
| Υπηρεσίες κοινής ωφέλειας | |
| Δύναμη | 2.2KW AC380V |
| Προμήθεια αέρα | 2~5KG/cm2 |
| Προγραμματισμός | |
| Επεξεργασία προγράμματος | Εσωτερική γραμμή |
| Επεξεργασία λειτουργίας | Γραμμή, τόξο, κύκλος, καμπύλη U |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα όρασης | Χρώμα SONE CCD |
| Μετρητής φρεναρίσματος | ΑΥΤΟ |
| Διαμόρφωση κενού | ΑΥΤΟ |
| Παρατηρητές της επιχείρησης | |
| Δείκτης | Δείκτης Κατάσταση μηχανής |
| Έλεγχος εργαλείων | Η διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, η χρήση δοκιμών χρόνου |
| Προστασία κινητήρα | Έχουν λειτουργία προστασίας από υπερθέρμανση, υπερφόρτωση, χαμηλή τάση |
| Έλεγχος υπερφόρτωσης κινητήρα | Έχετε υπερφόρτωση, η γραμμή είναι φυσιολογική, λειτουργία προστασίας χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείου | διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, |
| Στατιστικά δεδομένα | Διαχωρισμένο μοντέλο πίνακα, διαχωρισμός μετρήσεων, ποικίλες μεθόδους μετρήσεων |
| Μητρώο σφάλματος | Το λογισμικό καταγράφει αυτόματα όλους τους συναγερμούς μνήμη των μηχανών |
| ΙΙΙ. Ακριβότητα | |
| Αξονική ακρίβεια | 0.001mm |
| Ακριβότητα κοπής | 0.1 mm |
| IV. Ασφάλεια | |
| Προστασία του χώρου εργασίας | Με τέσσερις σφραγισμένες προστασίες |
| Αισθητήρας πόρτας | Αισθητήρας μικροκλειδίς μπροστινής και πίσω πόρτας ασφαλείας (προαιρετικό) |
| Απαραίτητο κουμπί διακοπής |
Περισσότερες πληροφορίες καλωσορίσατε να επικοινωνήσετε μαζί μας:
Ε-mail: sales@dgwill.com
