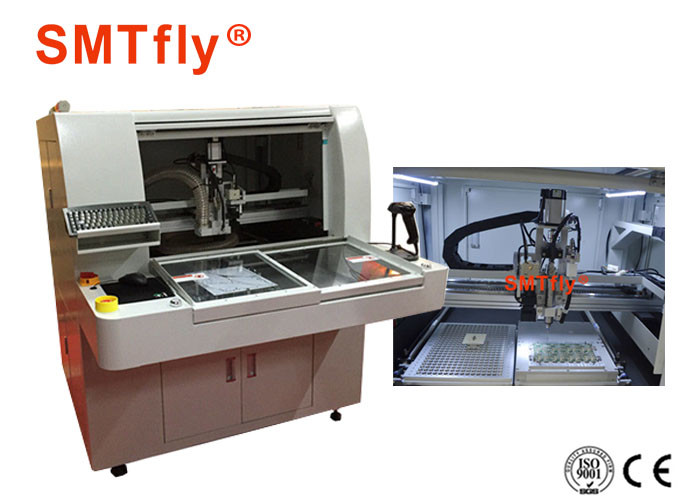

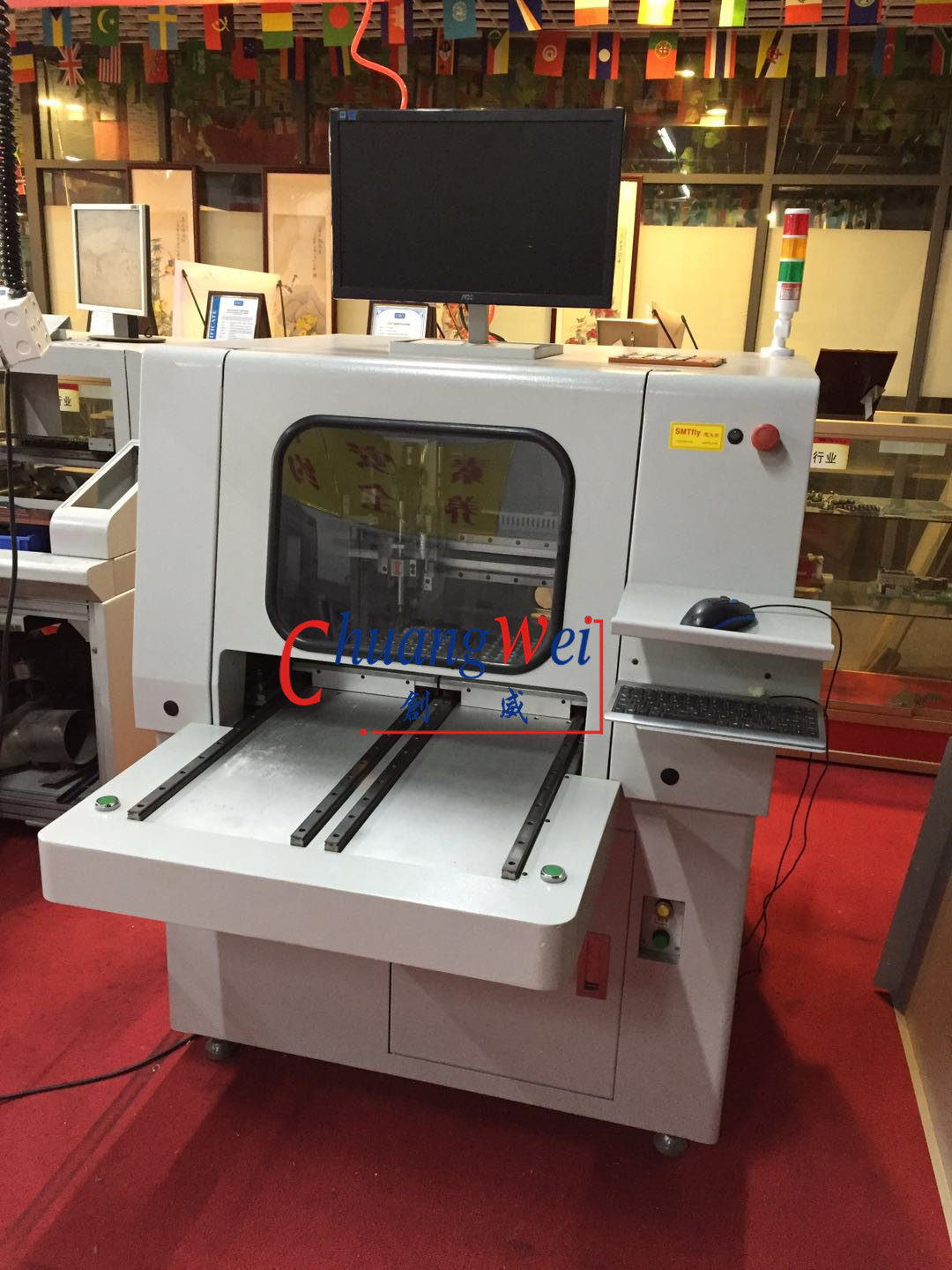

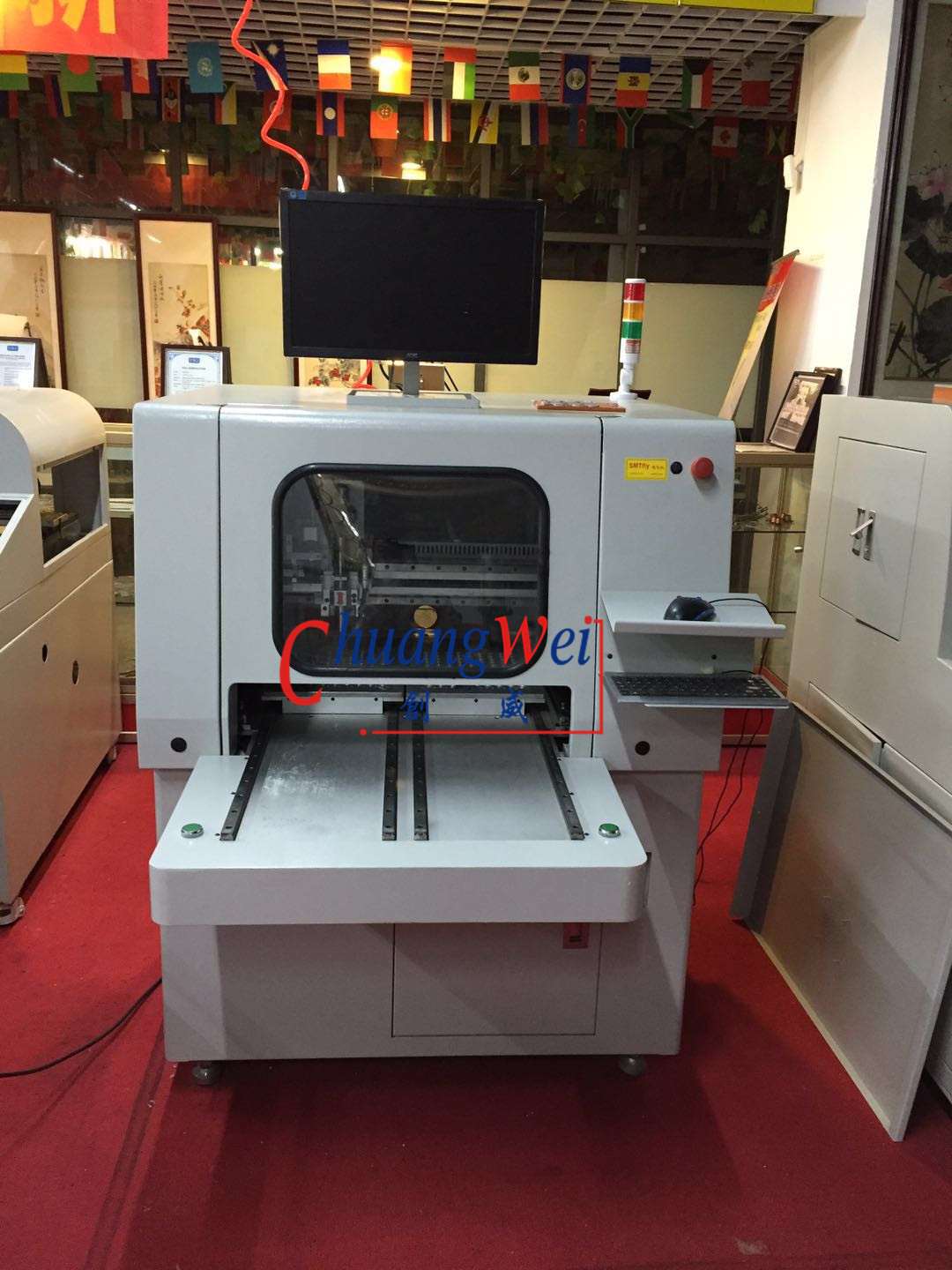

Μηχανή δρομολογητών PCB PCB Depanelizer με την έξυπνη εισαγόμενη Gerber λειτουργία λογισμικού
Χαρακτηριστικά γνωρίσματα PCB Depanelizer:
1. Η ομαλή κοπή τελειώνει μόνο από την κοπή δρομολογητών.
2. Υπάρχει λίγη διαστρέβλωση στο PCB κατά τη διάρκεια της κοπής επειδή χρησιμοποιώντας την υψηλής συχνότητας μηχανή αξόνων. Είναι 1/10 της συμπίεσης, 1/100 του σπασίματος με το χέρι.
3. Μεταστροφή προγράμματος ένας-αφής.
4. Ικανός να κόψει το σκάφος της γραμμής και το τόξο με τη μηχανή δρομολογητών, να μικρύνει τον περιορισμό στο σχέδιο PCB.
5. Διαβάστε τον κώδικα QR ή ΚΙΝΗΘΕΊΤΕ ΣΠΑΣΜΩΔΙΚΆ το αυτόματο επίλεκτο τέμνον πρόγραμμα ΚΟΜΜΑΤΙΏΝ, ή ελέγξτε τη συμφωνία μεταξύ του τέμνοντα προγράμματος και JIG.
6. Ισχυρή σκόνης προσκόλληση σκόνης συλλογής ελαχιστοποιημένη στο PCB.
7. Αναπτυγμένο κομμάτι δρομολογητών υψηλής επίδοσης που επέκτεινε τη ζωή κομματιών και τη ρύπανση ανακούφισης.
8. Περιορίστε το PCB κοστίζει επειδή μην χρειαστείτε την παραγωγή του β-αυλακιού στο PCB
Προδιαγραφή PCB Depanelizer:
| Ι. υλικό | |
| Πρότυπα συστημάτων/τύποι | Παράθυρα 7 |
| Συνολικά | |
| Ίχνος (LxWxH) | 800mm*850mm*1700mm |
| Βάρος (κατά προσέγγιση) | 350KG |
| Διευθετήσιμες θέσεις μηχανών (για το ύψος) | 60~110mm |
| Χειριστής | |
| Μηχανή χειριστών | Σειρά της Panasonic MINAS A5 |
| Επανάληψη χειριστών | 0.001mm |
| Διαμόρφωση άξονα | |
| Μέγιστο ταξίδι άξονα (Χ, Υ, Ζ) | 400mm*650mm*50mm |
| Σταθμός εργασίας | |
| Προσδιορισμός θέσης πινάκων | Προσδιορισμός θέσης προσαρτημάτων, καθολικός προσδιορισμός θέσης δακτυληθρών, διόρθωση οράματος |
| Φόρτωμα και εκφόρτωμα | χειρωνακτικός |
| Σειρά δρομολόγησης | 300mm*280mm |
| Πάχος επιτροπής | 3mm |
| Fixturing | |
| Άκαμπτο Fixturing | Καθολική δακτυλήθρα & αντιστατικό προσάρτημα |
| Τοπ σφιγκτήρας | Χρησιμοποίηση του προσδιορισμού θέσης τρυπών |
| Μηχανή αξόνων | |
| Δύναμη | 100W |
| Μέγιστη ταχύτητα | 60000rpm/min |
| Ψύξη | Φυσική ψύξη και αερόψυκτος |
| Μέγεθος κομματιών δρομολογητών | 3mm*3mm |
| Αλλαγή εργαλείων | Ειδικό γαλλικό κλειδί χρήσης |
| Ικανότητα δρομολόγησης | |
| Max που καθοδηγεί την ταχύτητα | 100mm/s |
| Επανάληψη | 0.02mm |
| Κενό σύστημα | |
| Δύναμη | 0.75KW220V μονοφασική μηχανή |
| Διήθηση | Κάθετος και οριζόντιος |
| Χρησιμότητες | |
| Δύναμη | 1.5KW AC220V |
| Παροχή αέρα | 4~5KG/cm2 |
| ΙΙ. λογισμικό και προγραμματισμός | |
| Πλατφόρμα συστημάτων | Παράθυρα 7 |
| Σταθερότητα συστημάτων | 24 ώρες χωρίς εξαίρεση |
| Σύστημα εικόνας | Σύστημα διορθώσεων ευθυγράμμισης οράματος ακρίβειας CCD (SONY 250 σειρές) |
| Προγραμματισμός | |
| Σε απευθείας σύνδεση | On-line προγραμματίζοντας |
| Λειτουργία έκδοσης | Ευθύ, διαγώνιο, κυκλικό τόξο, κύκλος |
| Αριθ. των προγραμμάτων που μπορεί να εγκατασταθεί | επιλέξτε μια θέση αποθήκευσης σύμφωνα με την απαίτηση του πελάτη |
| Διαμορφώστε τη κάμερα CCD για τον προγραμματισμό | Υψηλή ακρίβεια CCD Fangchen F130 |
| Αποζημίωση διαμέτρων Toolbit | Παρέχετε τις διαφορετικές γωνίες για να αντισταθμίσετε το χρήστη για να επιλέξει τις διαφορετικές μορφές |
| Διάστημα αλλαγής φίλτρων (απόσταση) που θέτει | το αυτόματες καθαρίζοντας φίλτρο και η σκόνη στη σκόνη κιβώτιο συλλογής όταν επεξεργασία ολοκληρώνονται συγκεντρωμένος κάθε φορά |
| Όργανα ελέγχου λειτουργίας | |
| 3-χρώμα φως πύργων | 3-χρώμα το φως ελέγχει τις συνθήκες εργασίας της μηχανής |
| Ανίχνευση σπασιμάτων εργαλείων | Αυτόματη ανίχνευση της ζωής & της χρησιμοποίησης εργαλείων του χρόνου |
| Ανίχνευση υπερθέρμανσης μηχανών | υπερθέρμανση, υπερφόρτωση, λειτουργία προστασίας χαμηλής τάσης |
| Σερβο ανίχνευση υπερφόρτωσης | Η υπερφόρτωση, η γραμμή είναι κανονική, χαμηλής τάσης λειτουργία προστασίας |
| Καταδίωξη ζωής εργαλείων | χρονική ανίχνευση ζωής εργαλείων |
| Μετρητής πινάκων PCB | τέμνον στοιχείο, κόβοντας υπολογισμός, διαφοροποιημένος τρόπος. |
| Συναγερμός αλλαγής κενών φίλτρων | όχι χρήση στο κενό φίλτρο |
| Ιστορία λάθους μηχανών | Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών |
| ΙΙΙ. ακρίβεια | |
| Ακρίβεια προσδιορισμού θέσης άξονα | 0.01mm |
| Ακρίβεια δρομολόγησης | 0.02mm |
| IV. ασφάλεια | |
| Εσωκλειόμενη περιοχή εργασίας | Χρησιμοποίηση της προστασίας τεσσάρων σφραγίδων |
| Αισθητήρες συναρμολογήσεων πορτών | αισθητήρας μικροδιακοπτών |
| Κουμπί στάσεων έκτακτης ανάγκης | Ναι |
Χαρακτηριστικά PCB DepanelizerTechnical:
1. Δομική ακρίβεια, το φορτίο ομοιόμορφα, για να αποβάλει την εσωτερική πίεση
2. Χρηματοκιβώτιο, εύκολο να λειτουργήσει
3. Για την ηλεκτρονική, τηλέφωνα κυττάρων, υπολογιστές, PCB, FPC (εύκαμπτος τυπωμένος πίνακας κυκλωμάτων)
Τα πλεονεκτήματα και η υπηρεσία μας:
1. Αρχικοί κατασκευαστές PCB depanelizer, παραχωρήσεις τιμών
2. Υπηρεσίες τεχνικής υποστήριξης ημέρας υπόσχεσης
3. Περιορίστε το χειρισμό των καταγγελιών, μισή ώρα πίσω στους πελάτες
4. Εμπειρογνώμονες Depanel, η διάταξη του επαγγελματικού υποπρογράμματος PCB
5. Η επιτόπια εγκατάσταση και η κατάρτιση είναι διαθέσιμες
