Εφοδιασμός PCB για την αυτοκινητοβιομηχανία
Πλεονεκτήματα της απομόνωσης PCB:
1Χρησιμοποιώντας διπλή διαφάνεια στη θέση συσκευή, μειώσει το κόψιμο χρόνους αναμονής, αυξήσει την παραγωγική ικανότητα.
2- Αποφύγετε την τεχνητή θήκη που προκαλείται από τη ρωγμή του κασσίτερου και ζημιές στο μέρος και άλλα θέματα.
3- Αποφύγετε τη χρήση αμβλύς ή πτυχής, που προκαλείται από μηχανική πίεση.
4. Κατάλληλο για την τελική κοπή πλάκας με τόξο και γραμμή.
5. Κατάλληλο για μικρά κομμάτια της τελικής κοπής, βάση πλάκας ενός κινητού τηλεφώνου, PDA, κάρτα διεπαφής PC και ούτω καθεξής.
Κατάλογος εξαρτημάτων αποτύπωσης PCB
| Ι. Εργαλεία | |
| ΠΑΡΑΣΤΗΣΗ | ΚΑΒΟ σπινθήρα |
| ΚΚΔ | Βιομηχανικές κάμερες Sony 520 |
| ΛΕΝΤΑ | Υπολογιστής EX2C |
| Γύρισμα | Εισαγωγές βιδών γης με σφαίρες ακριβείας TBI |
| Οδηγός | Εισαγόμενο γραμμικό σιδηρόδρομο |
| ΑΜΤΟΡΟΣ | Η σειρά JiaBao LCF |
| ΚΑΡΤΗ Ελέγχου Ε/Ε | HFC PCI-9074 |
| Κάρτα ελέγχου οδηγού | HFC PCI-9074 |
| Κάρτα Ε/Υ | PCI-9074-64pcs/-38pcs |
| Στατικό καθαρισμό | Η σειρά STATIC-ST401A |
| Υπολογιστής | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Διασύνδεση μηχανής | AOC LCD17",Logitech ποντίκι |
| 2.λογισμικό | |
| Σύστημα ελέγχου | Windows XP Professional (Service3,v.3244) |
| Λειτουργία GUI | Αγγλικά Windows 7 |
| Επεξεργασία προγράμματος | Εσωτερική γραμμή |
| Σύστημα όρασης | Επικαιροποίηση CCD AOTU |
| Σύστημα ελέγχου | F1.2.88 έκδοση |
Παράμετροι αποσύνδεσης PCB
| Συνολικά | |
| Διάμετροι ((W*D*H) | 1170mm*1250mm*1150mm |
| Βάρος | 450 κιλά |
| Μετατόπιση ύψους | 60~110 mm |
| Χειραγωγός | |
| Τύπος κινητήρα | Η σειρά JiaBao |
| Επαναληψιμότητα θέσης | 0.001mm |
| Εργασιακή θέση | |
| Εγκατάσταση PCB | Τύπος, ειδικότητα |
| Εφοδιασμός/αφόρτωση PCB | Εγχειρίδιο |
| Μέγεθος PCB (μέγιστο) | 300*280mm |
| Μονάδα μάζας | 5 χιλιοστά |
| Εγκατάσταση | |
| Εγκαταστάσεις ακαμψίας | Χρησιμοποιήστε τον υπολογιστή |
| Εγκατάσταση στερέωσης | Μηχανήματα |
| Μηχανή σπινδέλου | |
| Δύναμη | 150W |
| Στρίψιμο | 60000 στροφές/min |
| Προστασία | Αυτο-/αιολική ψύξη |
| Αντικατάσταση κόπτη | Ειδικότητα |
| Ικανότητα δρομολόγησης | |
| Ταχύτητα κοπής (μέγιστη) | 80 mm/s |
| Ταχύτητα οδήγησης (max.) | 2500 mm/s |
| Ακριβότητα κοπής | 00,01 mm |
| Σύστημα κενού | |
| Δύναμη κενού | 3.5KW AC 380V |
| Κενό | πύργο |
| Υπηρεσίες κοινής ωφέλειας | |
| Δύναμη | 2.0KW AC380V |
| Προμήθεια αέρα | 4-6KG/cm2 |
| Προγραμματισμός | |
| Επεξεργασία προγράμματος | Εσωτερική γραμμή |
| Επεξεργασία λειτουργίας | Γραμμή, τόξο, κύκλος, καμπύλη U. |
| Αποθήκευση προγράμματος | HDD |
| Σύστημα όρασης | Χρώμα SONE CCD |
| Μετρητής φρεναρίσματος | ΑΥΤΟ |
| Διαμόρφωση κενού | ΑΥΤΟ |
| Παρατηρητές της επιχείρησης | |
| Δείκτης | Δείκτης Κατάσταση μηχανής |
| Έλεγχος εργαλείων | Η διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, η χρήση δοκιμών χρόνου |
| Προστασία κινητήρα | Έχουν λειτουργία προστασίας από υπερθέρμανση, υπερφόρτωση, χαμηλή τάση |
| Έλεγχος υπερφόρτωσης κινητήρα | Έχετε υπερφόρτωση, η γραμμή είναι φυσιολογική, λειτουργία προστασίας χαμηλής τάσης |
| Χρησιμοποιήσιμος χρόνος εργαλείου | διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, |
| Στατιστικά δεδομένα | Διαχωρισμένο μοντέλο πίνακα, διαχωρισμός μετρήσεων, ποικίλες μεθόδους μετρήσεων |
| Μητρώο σφάλματος | Το λογισμικό καταγράφει αυτόματα όλους τους συναγερμούς μνήμη των μηχανών |
| ΙΙΙ. Ακριβότητα | |
| Αξονική ακρίβεια | 0.001mm |
| Ακριβότητα κοπής | 0.1 mm |
| IV. Ασφάλεια | |
| Προστασία του χώρου εργασίας | Με τέσσερις σφραγισμένες προστασίες |
| Αισθητήρας πόρτας | Αισθητήρας μικροκλειδίς μπροστινής και πίσω πόρτας ασφαλείας (προαιρετικό) |
| Απαραίτητο κουμπί διακοπής |

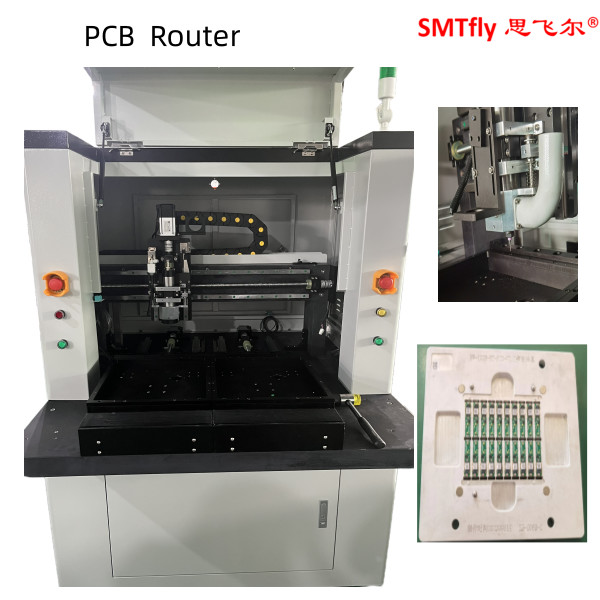

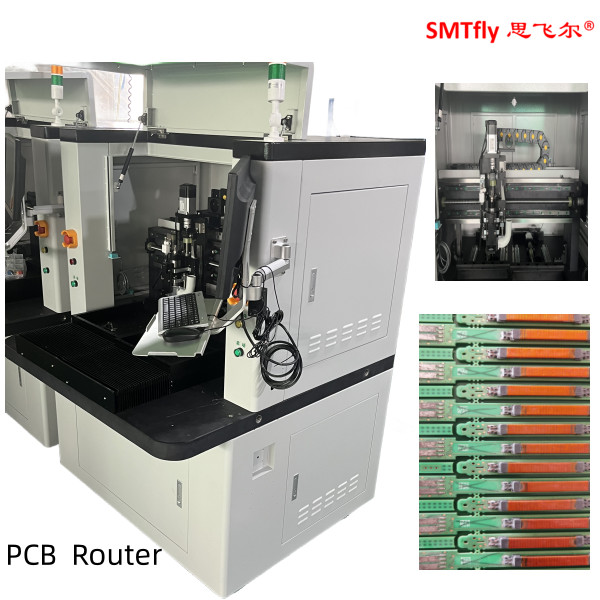

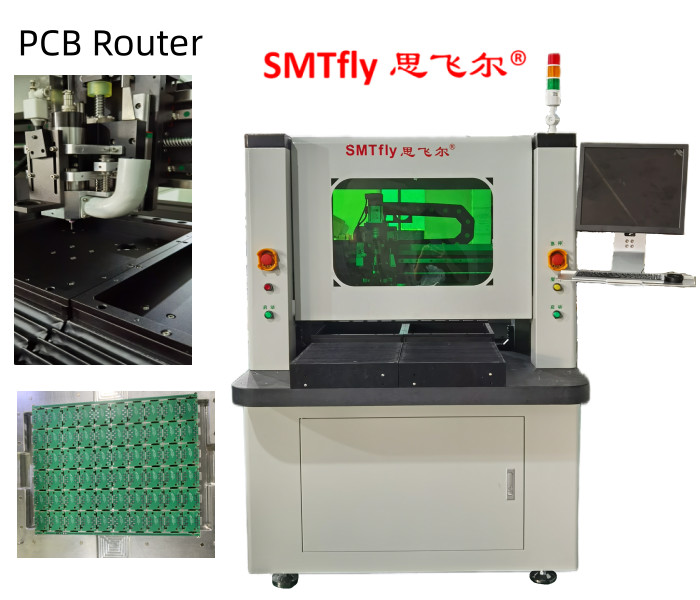

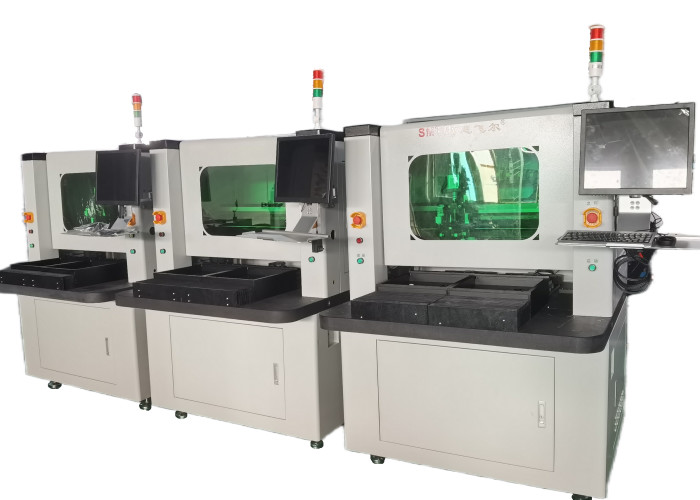

Φωτογραφία:
