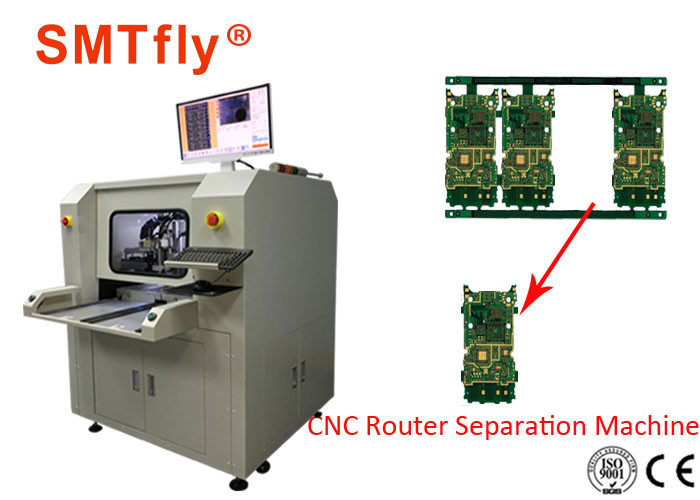

Διαχωριστής-υψηλός αποδοτικός εξοπλισμός δρομολογητών πινάκων κυκλωμάτων PCB Singulation PWB
Γρήγορο και αποδοτικό PCB Singulation

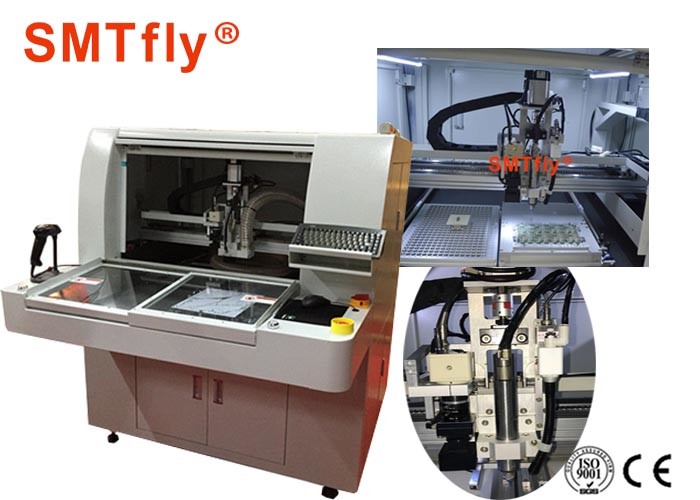

Κατά εξέταση των πολυάριθμων μεθόδων διαθέσιμων για το singulation PCB, την είναι δύσκολο να αποφασιστεί όποιο να είναι το καλύτερο. Σε ChuangWei προτείνουμε ότι οι δρομολογητές PCB μας είναι ο αποδοτικότερος, και γρηγορότερος τρόπος στα PCB singulate. Για το ελεύθερο depanelization πίεσης χρησιμοποιούμε ένα κομμάτι δρομολογητών που ελαχιστοποιεί την πίεση στα συστατικά, επομένως κρατώντας τους άθικτους και εργαζόμενος proficiently. Το σύστημα ρύθμισης κομματιών δρομολογητών θα μετατοπίσει αυτόματα μέχρι 5 διαφορετικά επίπεδα βάθους, τα οποία θα περιορίσουν στην αντικατάσταση κομματιών. Η τέμνουσα ταχύτητα κομματιών δρομολογητών έχει ένα μέγιστο 50mm ανά δευτερόλεπτο, ενώ η διακινούμενη ταχύτητα είναι ένα μέγιστο 800mm ανά δευτερόλεπτο. Οι δρομολογητές PCB μας περιέχουν επίσης έναν άξονα υψηλής ταχύτητας που θα στηρίξει την ακρίβεια επιταχύνοντας τη διαδικασία. Το πλαίσιο είναι σίγουρο να κρατήσει ψηλά με τις ακριβείς βίδες σφαιρών που χρησιμοποιούνται σε ένα Χ, Υ, άξονας Ζ, και να είναι ταχύ με μια μηχανή αξόνων που δημιουργεί μέχρι τις περιστροφές 60,000rpm.
Τα εύκαμπτα σχέδια επιτροπής είναι εύκολο να εξεταστούν μέσω των διάφορων τεμνόντων σχεδίων διαθέσιμων στους δρομολογητές. Ένα προσάρτημα-βασισμένο στο σύστημα αφαίρεσης σκόνης κενό που χρησιμοποιείται από την κατώτατη πλευρά βεβαιώνει ότι δεν θα υπάρξει καμία μετατόπιση ή στρέβλωση κατά τη διάρκεια του singulation PCB.

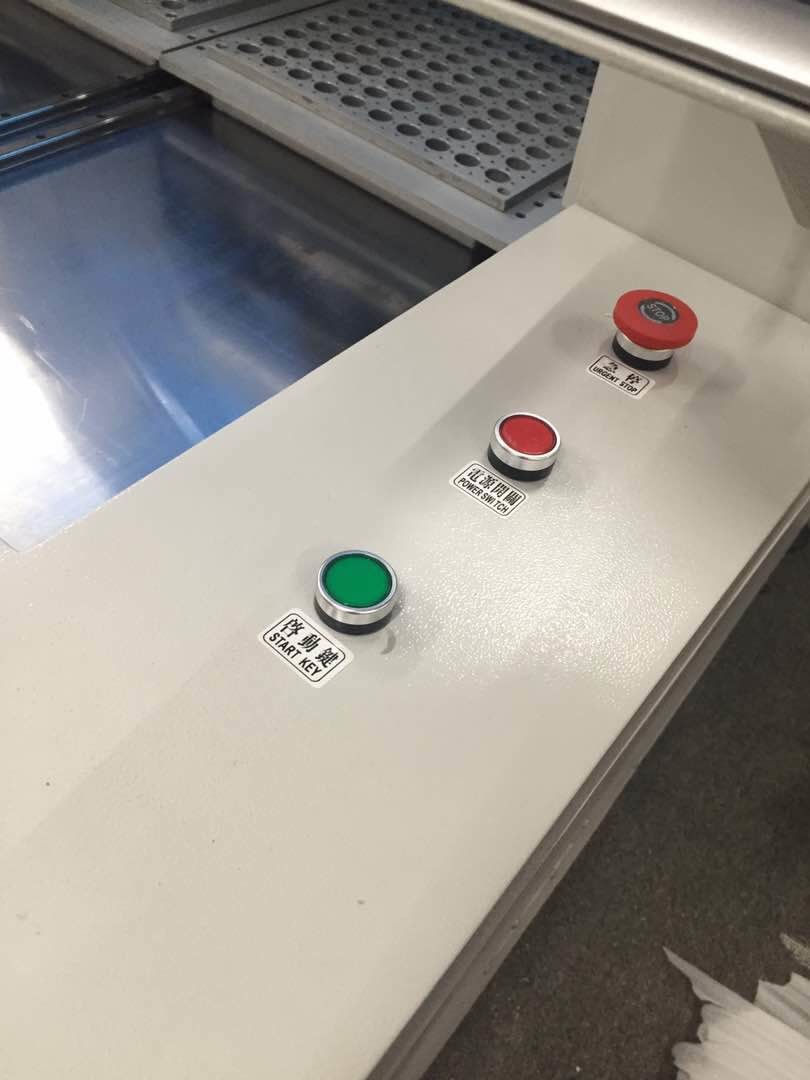

Όχι μόνο είναι οι δρομολογητές PCB μας αποδοτικοί και γρήγορος, είναι πολύ εύκολο να λειτουργηθούν επίσης. Το singulation PCB μπορεί να αρχίσει στις μηχανές μας με την απλή αφή ενός εξωτερικού κουμπιού. Το λογισμικό επεξεργασίας εικόνας το καθιστά αβίαστο στις συγκεκριμένες τέμνουσες πορείες προγράμματος με το σημείο και χτυπά την τεχνολογία. Η κάμερα CCD που ενσωματώνεται επιτρέπει την αυτόματη αποζημίωση ευθυγράμμισης, που καθιστά το depanelization πιό απρόσκοπτο. Σχεδιασμένες για την εύκολες πρόσβαση και τις επισκευές, οι μηχανές μας είναι χαμηλή συντήρηση επίσης.
Η αποτελεσματικότητα των δρομολογητών μας δεν μπορεί να συζητηθεί. Η γρήγορη, αποδοτική, εύχρηστη, και πολύ χαμηλή συντήρηση, αυτό είναι δύσκολο να δει ότι οι δρομολογητές μας είναι ένα πολύτιμο προτέρημα για το χαμηλότερο κόστος που έρχεται.
Προδιαγραφή
| Πρότυπο | CW-F01 |
| Τυποποιημένη περιοχή εργασίας | 320*320mm |
| Δύναμη | 220V, 4.2KW |
| Επανάληψη χειριστών | ±0.02mm |
| Ψήφισμα | ±0.01mm |
| Προσδιορισμός θέσης πινάκων | Διπλός τερματικός σταθμός με το προσάρτημα φωλιών ή το προσάρτημα καρφιτσών |
| Θέση επιτροπής | Τοποθετημένος με τη σχεδίαση των τρυπών ή των ακρών του PCB |
| Φόρτωση | Χειρωνακτικός |
| Εκφόρτωση | Χειρωνακτικός |
| Μέγεθος επιτροπής | 320*320mm (πρότυπα) |
| Πάχος επιτροπής | 0.53.5mm |
| Μηχανή αξόνων | 0.5kW άξονας αστεριών πρωινού |
| Αλλαγή εργαλείων | Χειρωνακτικός |
| Σύστημα διήθησης σκόνης | 3KW ηλεκτρική σκούπα |
| Σύστημα εικόνας | Βιντεοκάμερα υψηλής ανάλυσης CCD |
| Προγραμματισμός | Βοηθημένο όραμα σημείο για να δείξει τη χειρωνακτική διδασκαλία |
| Λειτουργία έκδοσης | Ξεράνετε το όραμα τρεξίματος που βοηθιέται/τον τρόπο δοκιμαστικής λειτουργίας |
| Βάρος μηχανών | 500kgs |
| Διάσταση μηχανών | 113*140*108cm |
Εάν χρειάζεστε μηχανή Depaneling δρομολογητών PCB, καλωσορίστε για να μας έρθετε σε επαφή με:
Ηλεκτρονικό ταχυδρομείο: το s5@smtfly.com & το sales@dgwill.com
Wechat/whatsapp: +86 136 8490 4990
