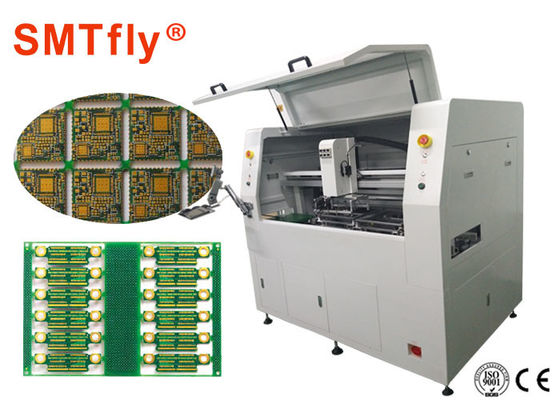

Μηχανή βαθμολόγησης PCB για 4 άξονες ελέγχου με ομαλή κοπή

Δύο διακόπτες διαχωριστής PCB για την καλύτερη λύση αποτύπωσης με ομαλή άκρη κοπής

Χαρακτηριστικά:

1Διαχωριστής PCB με δύο διαφάνειες

2. Χαμηλό στρες

3Αιχμηρή κορυφή.

4. Εργατική φόρτωση / εκφόρτωση

5. Κοπή υψηλής ταχύτητας με έλεγχο 4 άξων

6Εύκολη διδασκαλία με επεξεργασία εικόνας

Περιγραφή

Δύοπλευρος διακινούμενος ανταλλάκτης

Αυτός ο ανταλλάκτης εργασίας παρέχει έναν ταυτόχρονο χώρο εργασίας για να περιορίσει τον χρόνο αδρανείας, ο οποίος με τη σειρά του φτάνει στην μέγιστη τιμή εξόδου.

Διπλή διαδρομή

Ο χρήστης χρειάζεται μόνο να ορίσει δύο σημεία αναφοράς για να επαναλάβει την ίδια διαδρομή εξοικονομώντας χρόνο προγραμματισμού.

Διαχωρισμός bits δρομολόγησης

Ο χρήστης μπορεί να ορίσει μια καθορισμένη απόσταση και να μετατοπίσει το κομμάτι δρομολόγησης προς τα πάνω ή προς τα κάτω, προκειμένου να δημιουργήσει ένα νέο τμήμα από το κομμάτι που προωθείται σε πλαίσια κοπής για τον πολλαπλασιασμό της ζωής του κομμάτι δρομολόγησης.

Φιλικό GUI

Το σύστημα Windows XP και η γραφική διεπαφή χρήστη (GUI) υιοθετούνται, γεγονός που επιτρέπει στον χρήστη να μάθει και να χρησιμοποιήσει το πρόγραμμα εύκολα.

Προδιαγραφές

• Ρυθμίσεις: 2 σταθμοί
• Εργασιακή περιοχή: X: 320mm, Y: 320mm, Z: 60mm
• Περιοχή κοπής: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Υψόμετρο του συστατικού PCB: Επάνω πλευρά: 15 mm Κάτω πλευρά: 45 mm ((με ειδική τσιμπή)
• Μοντέλο: 0,5-0,0 mm
• Διάμετρος bit δρομολογητή: 0,8 ~ 2,0 mm ((Επιλογή: πάνω από 2,0 mm)
• Ακριβότητα κοπής: ± 0,10 mm
• Ακριβότητα θέσης: ± 0,01 mm
• Επαναλαμβανόμενη θέση: ± 0,02 mm
• Αριθμός άξων που χρησιμοποιούνται: 7 άξονες (X, YL, YR, Z, Carry, P/P, Conveyor).
• Ταχύτητα οδήγησης (μέγιστη): X, YL, YR: 1000 mm/sec, Z: 750 mm/sec
• Ταχύτητα κοπής (Max) : X, Y, Z: 100mm/sec (Είναι σύμφωνα με τις προδιαγραφές του Bit για την καλύτερη ρύθμιση της ταχύτητας)
• Μηχανή σπινδέλου: Μηχανή υψηλής ταχύτητας μεταβλητής συχνότητας 150W (μέγιστο.50,000rpm)
• Αλλαγή bits: Εγχειρίδιο
• Δυνατότητα κοπής: Γραμμική, κυκλική, καμπύλη U, τόξο, καμπύλη L
• Κινητήρας άξονα: 7 άξονες (150W AC servo κινητήρες)
• Μέγιστος αριθμός μετατοπισμού bit: 2
• Σχεδιασμός διαδρομής: άμεση είσοδος συντεταγμένων ή χειροκίνητη καθοδήγηση με × 10 κάμερα CCD
• Αισθητήρας ζώνης ασφαλείας: n/a
• Ανίχνευση σπασμάτων bit:
• Αποθήκευση προγραμμάτων:
• Εναλλακτικά προγράμματα: USB
• Λειτουργικό Σύστημα: Windows 7
• Ανθρωπομηχανική διεπαφή: Εικονική οθόνη, βιομηχανική οθόνη + πληκτρολόγιο + ποντίκι
• Ρυθμίσεις μεταφορέα: χειροκίνητη ρύθμιση Max: Y: 350mm Min: Y: 100mm
• Δυνατότητα φορτίου μεταφορέα: Μέγιστο: 2 kg
• Εφοδιασμός/αφόρτωση PCB: αυτόματο
• Ηλεκτρική τροφοδοσία: 3 φάσης AC220V±3% 50Hz/60Hz, 3,5 kw
• Αέρας: 0,5 MPa
• Μέγεθος: (Δ) 2002mm x (Δ) 1279mm x (Η) 1716mm + πύργος σήματος 578mm
• Βάρος: περίπου 500 kg
