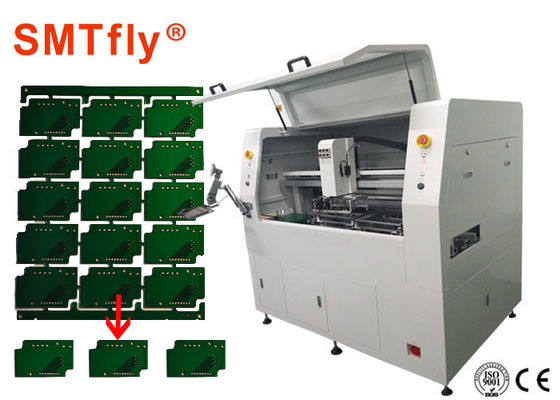

Τρυπώντας με τρυπάνι μηχανή δρομολόγησης PCB πρωτοτύπων με το συλλέκτη σκόνης αξόνων υψηλής ταχύτητας, PCB Depanel
Περιγραφή
Λύση για το ελεύθερο depanelization πίεσης
Προσάρτημα-βασισμένο στο ιδιαίτερα αποδοτικό κενό σύστημα σκόνης
Καθαρό και ακριβές depanelization για πυκνά εποικημένο PCBs
Προηγμένος εικόνα-επεξεργαμένος τη λειτουργία σημείο-και-κρότου προσφορών λογισμικού για τις πορείες δρομολογητών προγραμματισμού
Αυτόματη αποζημίωση ευθυγράμμισης από CCD τη κάμερα
Φιλική προς το χρήστη λειτουργία
Εκτεταμένη ζωή κομματιών από την αυτόματη ρύθμιση βάθους κομματιών δρομολογητών
Βελτιωμένος χρόνος διακριτικότητας
Συντήρηση που απαιτείται χαμηλή
Λογική τιμή
Ελεύθερο γραμμικό ρομπότ βαθμολόγησης
Λογισμικό
|
Σύστημα ελέγχου |
Επαγγελματίας παραθύρων XP (Service3, v.3244) |
|
Λειτουργία GUI |
Κινεζικά παράθυρα XP |
|
Το πρόγραμμα εκδίδει |
Ευθύγραμμος |
|
Σύστημα εικόνας |
Όφσετ CCD AOTU |
|
Σύστημα ελέγχου |
Έκδοση Φ 1.0.2 |
Υλικό
|
CCD |
Sony 520 βιομηχανικές κάμερες γραμμών |
|
ΦΑΚΟΣ |
Computar EX2C |
|
Βίδα |
Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI |
|
Οδηγός |
HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών |
|
ΜΗΧΑΝΗ |
Σειρά JiaBao LCF |
|
I/O ΚΆΡΤΑ CONTRONL |
HFC PCI-9074 |
|
ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL |
HFC PCI-9074 |
|
I/O ΚΑΡΤΑ |
PCI-9074-64pcs/-38pcs |
|
Στατικός καθαρισμός |
Στατικός-ST401A σειρά |
|
Υπολογιστής |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Διεπαφή μηχανών |
AOC LCD17», ποντίκι Logitech |
Παράμετροι απόδοσης
|
Συνολικά |
|
|
Διαστάσεις (W*D*H) |
1220mm*1450mm*1420mm |
|
Βάρος |
550KG |
|
Όφσετ ύψους |
60~110mm |
|
Χειριστής |
|
|
Τύπος μηχανών |
Σειρά JiaBao |
|
Επανάληψη προσδιορισμού θέσης |
0.001mm |
|
Περιοχή εργασίας άξονα (ανώτατη) |
680mm*360mm*50mm |
|
Σταθμός εργασίας |
|
|
Σταθμός εργασίας |
πρότυπα, ειδίκευση |
|
Φόρτωμα και εκφόρτωμα PCB |
χειρωνακτικός |
|
Μέγεθος PCB (ανώτατο) |
322mm*322mm |
|
PCB πυκνά (ανώτατος) |
5mm |
|
Fixturing |
|
|
Ακαμψίας |
πρότυπα |
|
Σταθεροποίηση Fixturing |
μηχανήματα |
|
Μηχανή αξόνων |
|
|
Δύναμη |
400W |
|
Άξονας |
50000rpm/min |
|
Προστατεύστε |
μόνη/ψύξη αέρα |
|
Κόπτης αλλαγής |
Ειδίκευση |
|
Ικανότητα δρομολόγησης |
|
|
Τέμνουσα ταχύτητα (μέγιστο) |
100mm/s |
|
Οδηγώντας ταχύτητα (μέγιστο) |
3000mm/s |
|
Ακρίβεια της κοπής |
0.01mm |
|
Κενό σύστημα |
|
|
Κενή δύναμη |
2.2KW εναλλασσόμενο ρεύμα 380V |
|
Κενό βαρίδι |
|
|
Χρησιμότητες |
|
|
Δύναμη |
2.2KW AC380V |
|
Παροχή αέρα |
2~5KG/cm2 |

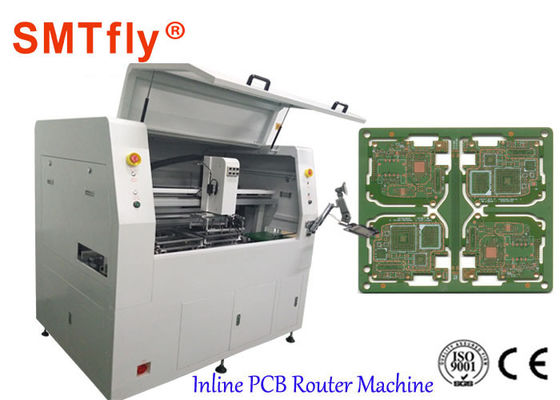

Depaneling με έναν δρομολογητή PCB
Οφέλη του PCB Depaneling
Δεν υπάρχει κανένας καλύτερος τρόπος στο depanel ένας τυπωμένος πίνακας κυκλωμάτων απ'ό, τι με το δρομολογητή PCB Sayaka. Αυτό το PCB depaneler είναι η απάντηση για το παρενόχληση-ελεύθερο PCB που μέσω της απασχόλησης ενός κομματιού δρομολογητών που ελαχιστοποιεί την πίεση στα συστατικά. Ο άξονας υψηλής ταχύτητας που περιλαμβάνεται στη μηχανή επιταχύνει την κοπή και διατηρεί την ακρίβεια, επίσης επιτρέποντας τα εύκαμπτα σχέδια επιτροπής με τα διάφορα τέμνοντα σχέδια. Το PCB μας depaneler θα περιορίσει επίσης στην αντικατάσταση κομματιών με το σύστημα ρύθμισης βάθους κομματιών δρομολογητών μας, το οποίο μετατοπίζει αυτόματα μέχρι 5 επίπεδα βάθους. Η μέγιστη τέμνουσα ταχύτητα κομματιών δρομολογητών PCB είναι 50mm ανά δευτερόλεπτο, ενώ η διακινούμενη ταχύτητα είναι ένα μέγιστο 800mm ανά δευτερόλεπτο. Με ένα ενσωματωμένο βασισμένο στο προσάρτημα κενό σύστημα σκόνης, το σύστημα είναι σίγουρο να είναι καθαρό και αποδοτικό. Αυτό αποτρέπει τη στρέβλωση, και εκμεταλλεύεται πλήρως την κενή δύναμη για την πιό αποτελεσματική συλλογή σκόνης.
Εύκολη λειτουργία
Εύκολο να λειτουργήσει, το λογισμικό επεξεργασίας εικόνας του δρομολογητή PCB το καθιστά απλό στις τέμνουσες πορείες προγράμματος με την τεχνολογία σημείο-και-κρότου, ενώ επίσης αυτόματα αντισταθμίζει την ευθυγράμμιση με μια κάμερα CCD. Με την απλή αφή ενός εξωτερικού PCB κουμπιών μπορεί να αρχίσει αμέσως για την εύκολη λειτουργία, και μέσω του εύχρηστου τρόπου εκ των προτέού προγραμματισμός, η λειτουργία των μηχανημάτων γίνεται undemanding. Το PCB depaneler είναι επίσης πολύ χαμηλή συντήρηση, όπως η μηχανή σχεδιάζεται για την εύκολες πρόσβαση και τις επισκευές. Η δομή πλαισίων και η μηχανή αξόνων λειτουργούν σε έναν άξονα Χ, Υ και Ζ, ενώ το κεραμικό ρουλεμάν ενσωματώνεται για να παρέχει 60,000rpm για τις περιστροφές.
Οικονομικώς αποδοτικός
Με την ποικιλία των οφελών ότι τα depaneling συστήματά μας προσφέρουν, και η ευκολία στην οποία τα μηχανήματα μπορούν να χρησιμοποιηθούν, η τιμή είναι αναντίρρητος πρακτική. Όχι μόνο οι ανάγκες που φροντίζουν με την αποδοτικότητα και την απλότητα, αλλά το χαμηλότερο κόστος θα κερδίσει χρήματα και χρόνο.
Η ροή παραγωγής μας
