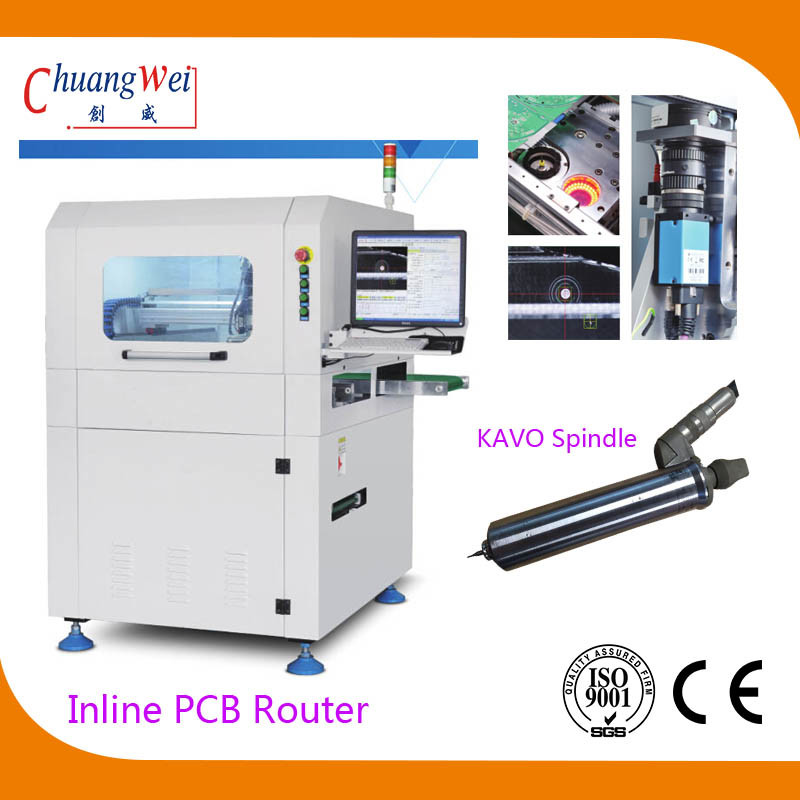

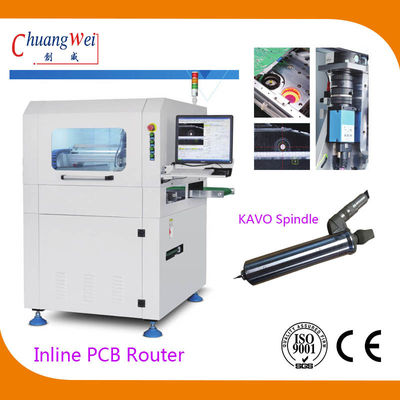

Ευθύγραμμος δρομολογητής PCB μηχανών δρομολόγησης PCB υψηλής αποδοτικότητας με τη λεπίδα σπασιμάτων που ελέγχει τη λειτουργία, CW-F03

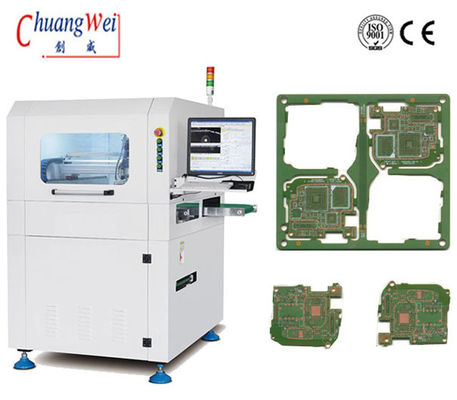

Ένα σε απευθείας σύνδεση PCB που χρησιμοποιείται ειδικά για να κόψει τα τμήματα PCBA (επιτροπή) στα χωριστά μέρη, που χαρακτηρίζουν την επί σιδηροτροχιών δομή χωρίς jig κοπή. Μπορεί να τεθεί στην παραγωγή αμέσως. Ο χαρακτηρισμός του στατικού ελέγχου ESD, κόβοντας την πίεση ανατροφοδοτεί, και το αυτόματο εργαλείο που αλλάζει, αυτό μπορεί να φθάσει σε μια τοπ ταχύτητα 60000 περιστρέφεται. Το σύστημα ελέγχου που αναπτύσσεται προγραμματισμό βάσει του συστήματος RM μας μπορεί να εξασφαλίσει του πελάτη γρήγορο και ακριβή.
Πλεονεκτήματα:
Υψηλό τέμνον σύστημα αξιοπιστίας
Ο μεγάλος κύριος άξονας της Γερμανίας KAVO με μια τοπ ταχύτητα 60000 περιστρέφεται, χαρακτηρίζοντας το ESD που ο στατικός έλεγχος τάσης και λειτουργία της πίεσης κοπής ανατροφοδοτούν και αυτόματη αλλαγή εργαλείων.
Έξοχο σύστημα εικόνας
Ένα ακριβές οπτικό σύστημα μηχανών που αποτελείται από τα γερμανικά που φαντάζονται τη βιομηχανική κάμερα, το φακό Moritex και την πηγή φωτός μέτρηση-επιπέδων αυτό
υποστηρίζει όλες τις λειτουργίες της βαθμολόγησης, της αποζημίωσης και του προσδιορισμού θέσης μηχανών, χαρακτηρίζοντας το highstablility και την αντιδιαταραχτική ικανότητα.
Χαρακτηριστικά γνωρίσματα:
1. Αυτόματη αλλαγή εργαλείων
2. Έλεγχος ESD
3. Η κοπή stess ανατροφοδοτεί
4. Αυτόματος τρόπος παραγωγής
5. Σύνδεσμος μεταξύ του διοικητικού σύστημα-cErp του πελάτη στατιστικής SPC functionand
6. Μπορέστε να εξοπλιστείτε με τη explosionproof λειτουργία της ηλεκτρικής σκούπας
Προδιαγραφή:
| Πρότυπο | CW-F03 |
| Μέγεθος μηχανών | 1000*1200*1533mm |
| Βάρος | Περ. 1900kgs |
| Ανώτατο μέγεθος PCB | 350*350mm |
| Πάχος PCB | 0.46mm |
| Ύψος μετάδοσης | 900±50mm |
| Κατεύθυνση μετάδοσης | Αριστερός - > σωστός |
| Ταχύτητα μετάδοσης | 1500mm/s (ανώτατο) /adjustable |
| Τύπος πιάτων σίτισης | Ράγα οδηγών μεταφορών τμήμα-τύπων |
| Ρύθμιση πλάτους ραγών | Αυτόματος |
| Σήμα επικοινωνίας των ανώτερων και χαμηλότερων υπολογιστών | SMEMA |
| Προσδιορισμός θέσης PCB | Ανώτερη και χαμηλότερη στερέωση ραγών οδηγών |
| Σύστημα επιλογής | 360°rotary σύστημα στερέωσης 2 ομάδες κενών ακροφυσίων αναρρόφησης το πολύ-πολύ, 4 ομάδες μεταφοράς ζωνών ESD/επιτροπή batch που διαβιβάζει τις μονάδες το πολύ-πολύ |
| Spindl κοπής/ταχύτητα | Γερμανία KAVO, 60,000rpm/min |
| Δροσίζοντας τύπος | Συμπίεση αέρα |
| Έλεγχος ESD | Ναι |
| Αυτόματη αλλαγή εργαλείων | Ναι |
| Η τέμνουσα πίεση ανατροφοδοτεί | Ναι |
| Έλεγχος λεπίδων σπασιμάτων | Ναι |
| Τέμνουσα ταχύτητα | 1-200mm/s |
| Τέμνουσα ακρίβεια | ±0.5mm |
| Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | ±0.01mm |
| Ισότιμη κινούμενη ταχύτητα | 1000mm/s |
| Έξω τύπος πιάτων | Μεταφορά ζωνών ESD/επιτροπή batch που διαβιβάζει τη μονάδα |
| Τύπος αποκομιδής αποβλήτων | Έξω από τη διαδρομή |
| Προγραμματισμός διαδικασίας | Εισαγωγή σχεδίων GERBER/πρόγραμμα έκδοσης μέσω του οπτικού συστήματος |
| Παροχή αέρα | 5-8kg/cm2 |
| Παροχή ηλεκτρικού ρεύματος | AC380V±5%, 50/60Hz, 3KW |
Αυτόματος μετατροπέας εργαλείων
Ο τυποποιημένος μετατροπέας εργαλείων υποστηρίζει τρία είδη εργαλείων 3.175mm, κάθε ένα από τα οποία έχει μια τοπ ικανότητα φόρτωσης 10 αυτών. Συνδυάζεται με το ακριβές σύστημα στερέωσης και το ανυψωτικό σύστημα τρεις άξονες - X1, Y1 και Z1 του τέμνοντος μηχανισμού μπορούν να πραγματοποιήσουν την αλλαγή εργαλείων.
Πιστοποίηση CE
