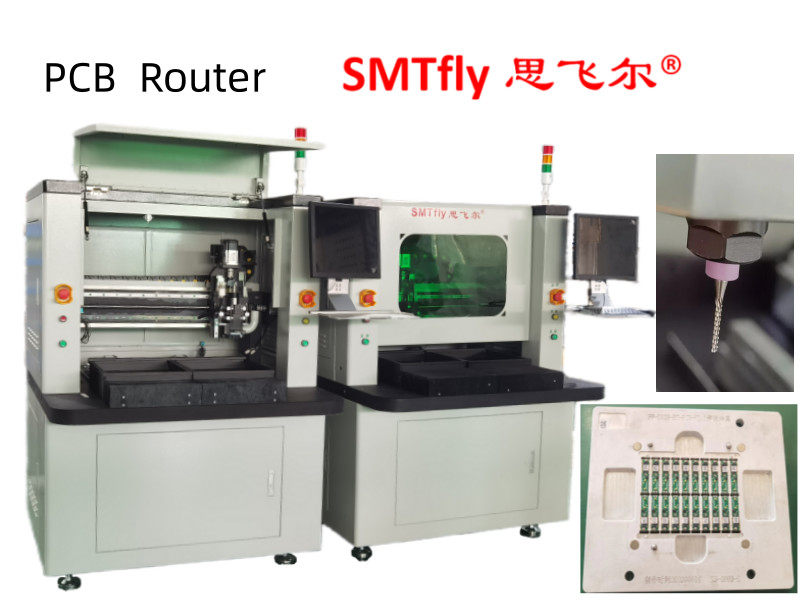

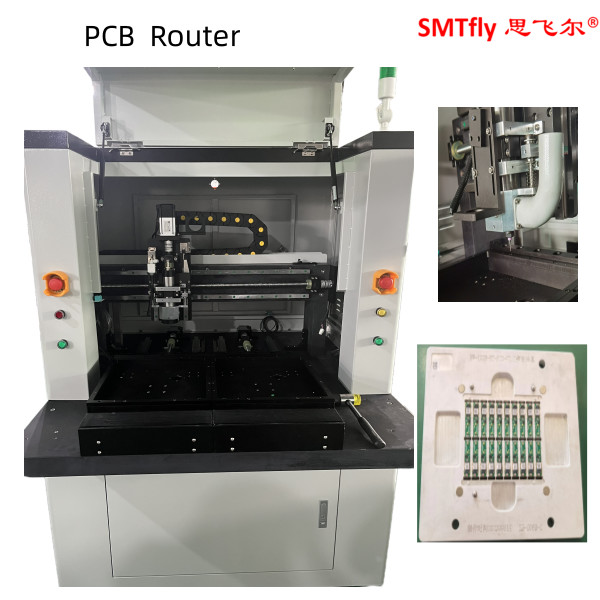

Μηχανή υψηλής ακρίβειας διαδιδομέτρου PCB, συσκευή αποσύνδεσης διαδιδομέτρου PCB
1. Κατάλογος εξαρτημάτων μηχανών
|
Ι. Εργαλεία |
|
|
ΠΑΡΑΣΤΗΣΗ |
Στρίβλος και μετατροπέας Morning Star |
|
ΚΚΔ |
Βιομηχανικές κάμερες Sony 520 |
|
ΛΕΝΤΑ |
Υπολογιστής EX2C |
|
Γύρισμα |
Εισαγωγές βιδών γης με σφαίρες ακριβείας TBI |
|
Οδηγός |
Εισαγόμενο γραμμικό σιδηρόδρομο |
|
ΑΜΤΟΡΟΣ |
Η σειρά JiaBao LCF |
|
ΚΑΡΤΗ Ελέγχου Ε/Ε |
HFC PCI-9074 |
|
Κάρτα ελέγχου οδηγού |
HFC PCI-9074 |
|
Κάρτα Ε/Υ |
PCI-9074-64pcs/-38pcs |
|
Στατικό καθαρισμό |
Η σειρά STATIC-ST401A |
|
Υπολογιστής |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
Διασύνδεση μηχανής |
AOC LCD17",Logitech ποντίκι |
|
2.λογισμικό |
|
|
Σύστημα ελέγχου |
Windows XP Professional (Service3,v.3244) |
|
Λειτουργία GUI |
Κινέζικα Windows XP |
|
Επεξεργασία προγράμματος |
Εσωτερική γραμμή |
|
Σύστημα όρασης |
Επικαιροποίηση CCD AOTU |
|
Σύστημα ελέγχου |
F1.0.2 έκδοση |
2.Παραμέτρους απόδοσης
|
Συνολικά |
|
|
Διάμετροι ((W*D*H) |
1220mm*1450mm*1420mm |
|
Βάρος |
550 κιλά |
|
Μετατόπιση ύψους |
60~110 mm |
|
Χειραγωγός |
|
|
Τύπος κινητήρα |
Η σειρά JiaBao |
|
Επαναληψιμότητα θέσης |
0.001mm |
|
Εργασιακή περιοχή άξονα (max) |
680mm*360mm*50mm |
|
Εργασιακή θέση |
|
|
Εγκατάσταση PCB |
Τύπος, ειδικότητα |
|
Εφοδιασμός/αφόρτωση PCB |
Εγχειρίδιο |
|
Μέγεθος PCB (μέγιστο) |
322mm*322mm |
|
Μονάδα μάζας |
5 χιλιοστά |
|
Εγκατάσταση |
|
|
Εγκαταστάσεις ακαμψίας |
πρότυπο |
|
Εγκατάσταση στερέωσης |
Μηχανήματα |
|
Μηχανή σπινδέλου |
|
|
Δύναμη |
400W |
|
Στρίψιμο |
50000 στροφές/min |
|
Προστασία |
Αυτο-/αιολική ψύξη |
|
Αντικατάσταση κόπτη |
Ειδικότητα |
|
Ικανότητα δρομολόγησης |
|
|
Ταχύτητα κοπής (μέγιστη) |
100 mm/s |
|
Ταχύτητα οδήγησης (max.) |
3000 mm/s |
|
Ακριβότητα κοπής |
00,01 mm |
|
Σύστημα κενού |
|
|
Δύναμη κενού |
2.2KW AC 380V |
|
Κενό |
πύργο |
|
Υπηρεσίες κοινής ωφέλειας |
|
|
Δύναμη |
2.2KW AC380V |
|
Προμήθεια αέρα |
2~5KG/cm2 |
|
Προγραμματισμός |
|
|
Επεξεργασία προγράμματος |
Εσωτερική γραμμή |
|
Επεξεργασία λειτουργίας |
Γραμμή, τόξο, κύκλος, καμπύλη U. |
|
Αποθήκευση προγράμματος |
HDD |
|
Σύστημα όρασης |
Χρώμα SONE CCD |
|
Μετρητής φρεναρίσματος |
ΑΥΤΟ |
|
Διαμόρφωση κενού |
ΑΥΤΟ |
|
Παρατηρητές της επιχείρησης |
|
|
Δείκτης |
Δείκτης Κατάσταση μηχανής |
|
Έλεγχος εργαλείων |
Η διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, η χρήση δοκιμών χρόνου |
|
Προστασία κινητήρα |
Έχουν λειτουργία προστασίας από υπερθέρμανση, υπερφόρτωση, χαμηλή τάση |
|
Έλεγχος υπερφόρτωσης κινητήρα |
Έχετε υπερφόρτωση, η γραμμή είναι φυσιολογική, λειτουργία προστασίας χαμηλής τάσης |
|
Χρησιμοποιήσιμος χρόνος εργαλείου |
διάρκεια ζωής του εργαλείου αυτόματης ανίχνευσης, |
|
Στατιστικά δεδομένα |
Διαχωρισμένο μοντέλο πίνακα, διαχωρισμός μετρήσεων, ποικίλες μεθόδους μετρήσεων |
|
Μητρώο σφάλματος |
Το λογισμικό καταγράφει αυτόματα όλους τους συναγερμούς μνήμη των μηχανών |
|
ΙΙΙ. Ακριβότητα |
|
|
Αξονική ακρίβεια |
0.001mm |
|
Ακριβότητα κοπής |
0.1 mm |
|
IV. Ασφάλεια |
|
|
Προστασία του χώρου εργασίας |
Με τέσσερις σφραγισμένες προστασίες |
|
Αισθητήρας πόρτας |
Αισθητήρας μικροκλειδίς μπροστινής και πίσω πόρτας ασφαλείας (προαιρετικό) |
|
Απαραίτητο κουμπί διακοπής |
|
3Περιγραφή λειτουργίας
1) Η εικόνα με ζουμ X10 διευκολύνει το προγραμματισμό και αυξάνει την ακρίβεια της ρύθμισης σημείων
2) Δύο συρόμενα τραπέζια παρέχουν ταυτόχρονη κίνηση προς τα μέσα και προς τα έξω για να μειωθεί ο χρόνος κοπής για καλύτερη παραγωγικότητα.
3) AUTO MARK σύστημα αντιστάθμισης. εικόνα CCD θα μπορούσε να ελέγξει και να προσομοιώσει την πορεία ή τη διαδρομή για να μειώσει το περιττό λάθος πριν από την κοπή
4) Το bit δρομολόγησης αυθόρμητα ανυψώνεται και μετατοπίζεται στο επόμενο προγραμματισμένο σημείο και στη συνέχεια κόβεται για να παρατείνει το χρόνο ζωής του bit δρομολόγησης.
5) Σχεδιασμός της βιομηχανίας θυρών ασφαλείας
6) Η εικόνα CCD θα μπορούσε να ελέγξει και να προσομοιώσει τη διαδρομή ή τη διαδρομή για να μειώσει τα περιττά λάθη πριν από την κοπή
4Εφαρμογή:
