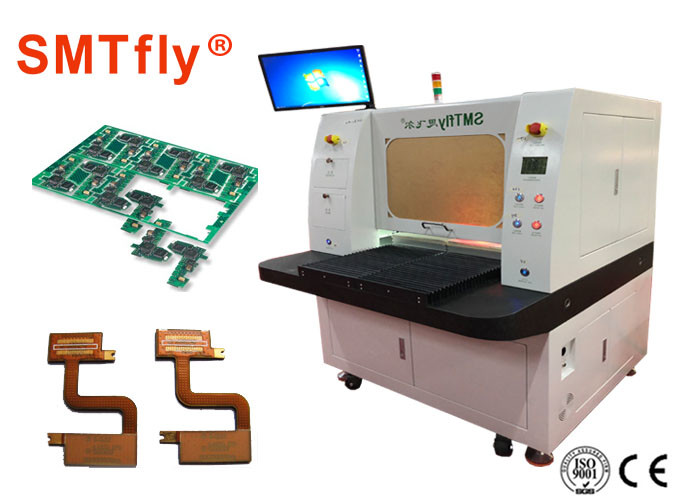

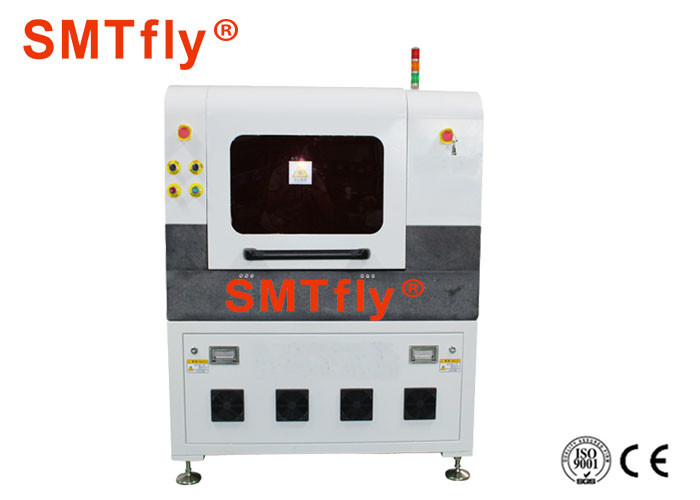

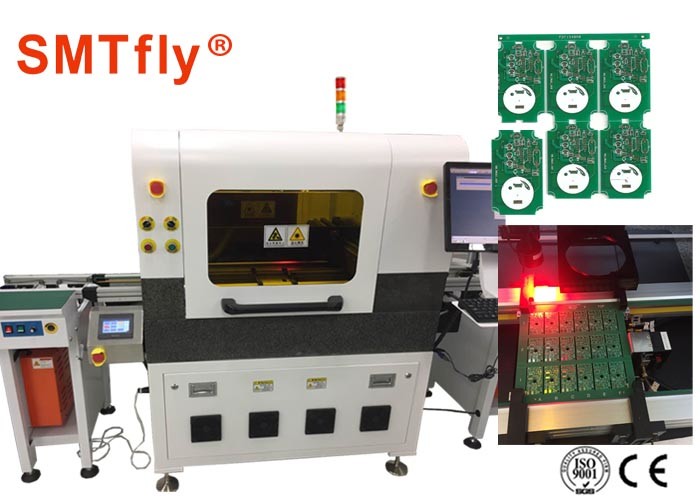

17W UV διαχωριστής PCB λέιζερ για την κοπή ακρίβειας των σύνθετων περιγραμμάτων

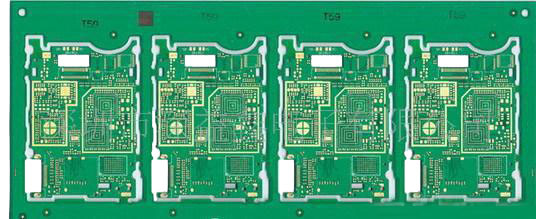

Οι depaneling (singulation) μηχανές και τα συστήματα λέιζερ PCB έχουν κερδίσει τη δημοτικότητα τα τελευταία χρόνια. Μηχανικό depanaling/singulation γίνεται με τη δρομολόγηση, τον τεμαχισμό, και τις μεθόδους πριονιών χωρισμού σε τετράγωνα. Εντούτοις, καθώς οι πίνακες παίρνουν μικρότεροι, λεπτύτερος, εύκαμπτος, και πιό περίπλοκος, εκείνες οι μέθοδοι παράγουν την πιό υπερβάλλουσα μηχανική πίεση στα μέρη. Οι μεγάλοι πίνακες με τα βαριά υποστρώματα απορροφούν αυτές τις πιέσεις καλύτερα, ενώ αυτές οι μέθοδοι που χρησιμοποιούνται να πάντα-συρρικνωθούν και τους σύνθετους πίνακες μπορούν να οδηγήσουν στη θραύση. Αυτό φέρνει τη χαμηλότερη ρυθμοαπόδοση, μαζί με τις προστιθέμενες δαπάνες και την αφαίρεση αποβλήτων που συνδέεται με τις μηχανικές μεθόδους.

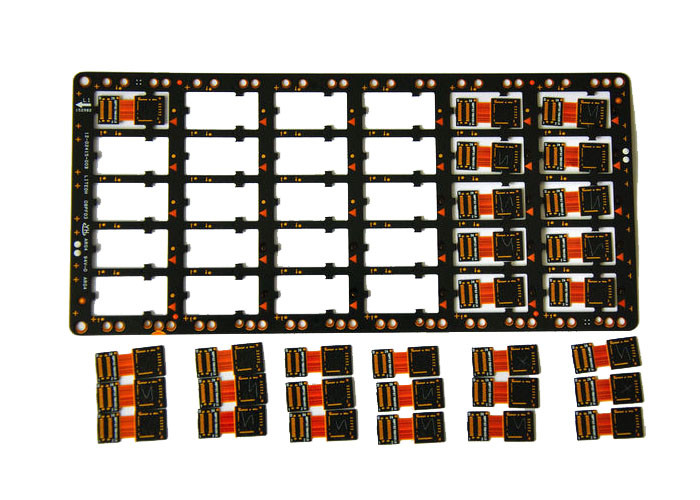

Όλο και περισσότερο, τα εύκαμπτα κυκλώματα βρίσκονται στη βιομηχανία PCB, και παρουσιάζουν επίσης τις προκλήσεις στις παλαιές μεθόδους. Τα λεπτά συστήματα κατοικούν σε αυτούς τους πίνακες και οι μέθοδοι μη-λέιζερ αγωνίζονται να τους κόψουν χωρίς καταστροφή των ευαίσθητων στοιχείων κυκλώματος. Μια depaneling μέθοδος μη-επαφών απαιτείται και τα λέιζερ παρέχουν έναν ιδιαίτερα ακριβή τρόπο του singulation χωρίς οποιοδήποτε κίνδυνο τους, ανεξάρτητα από το υπόστρωμα.
Προδιαγραφή
| Κατηγορία λέιζερ | 1 |
| Μέγιστη περιοχή εργασίας (Χ x-$l*y Χ Ζ) | 300 χιλ. Χ 300 χιλ. Χ 11 χιλ. |
| Μέγιστη περιοχή αναγνώρισης (Χ x-$l*y) | 300 χιλ. Χ 300 χιλ. |
| Μέγιστο υλικό μέγεθος (Χ x-$l*y) | 350 χιλ. Χ 350 χιλ. |
| Σχήματα εισαγωγής στοιχείων | Gerber, Χ-Gerber, DXF, HPGL, |
| Μέγιστο που κτίζει την ταχύτητα | Εξαρτάται από την εφαρμογή |
| Ακρίβεια προσδιορισμού θέσης | ± 25 μm (1 Mil) |
| Διάμετρος της ακτίνας λέιζερ | 20 μm (0,8 Mil) |
| Μήκος κύματος λέιζερ | 355 NM |
| Διαστάσεις συστημάτων (W Χ Χ Χ Δ) | 1000mm*940mm *1520 χιλ. |
| Βάρος | ~ 450 κλ (990 λίβρες) |
| Λειτουργούντες όροι | |
| Παροχή ηλεκτρικού ρεύματος | 230 VAC, 50-60 Hz, kVA 3 |
| Ψύξη | Αερόψυκτος (εσωτερική water-air ψύξη) |
| Περιβαλλοντική θερμοκρασία | 22 °C ± 2 °C @ ± 25 °C μm/22 ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ °F 1 Mil/71,6 ± 10,8 °F @ 2 Mil) |
| Υγρασία | < 60=""> |
| Απαραίτητα εξαρτήματα | Μονάδα εξάτμισης |
Γιατί εμείς
1. Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών oversea.
Οι μηχανικοί είναι διαθέσιμοι για να σταλούν στις χώρες freign για να κάνουν την κατάρτιση μηχανημάτων και να προσφέρουν τη τεχνική υποστήριξη.
2. Εξουσιοδότηση ενός έτους για τις μηχανές εκτός από τα εξαρτήματα.
Η γερή κατασκευή πλαισίων και οι ιαπωνικές λεπίδες χάλυβα έλαβαν καλό αξιολογούν και αναγνωρισμένος κοντά και oversea πελάτες. Προσφέρουμε τα μέρη για την αντικατάσταση κάτω από την εξουσιοδότηση δωρεάν, οι πελάτες πρέπει μόνο να αντέξουν τη δαπάνη φορτίου.
3. Αποτελεσματική εξυπηρέτηση πελατών.
Όλοι μας είναι μαζί ισχυρότεροι και σοφότεροι από οποιοσδήποτε από μας χωριστά. Για να πετύχουμε, πρέπει να αναλάβουμε την ευθύνη, συνεργαζόμαστε με τους συντροφικούς συνεταίρους και τα withdepartments, comminicate αποτελεσματικά το ένα με το άλλο, ενθαρρύνουν enthusiam και συμμετέχουν στη λήψη αποφάσεων. Για να είναι seay εφικτός από τους πελάτες και να παρέχουν τις γρήγορες απαντήσεις για να λύσει τα προβλήματά τους και να δημιουργήσει την αξία για τους πελάτες
4. Η ώριμη τεχνική & ο πρόδρομος στη διαδικασία κάνουν υψηλός - ποιοτικά μηχανήματα.
Σαν μεγαλύτερο manufactory στη Νότια Κίνα, έχουμε 12 έτη εμπειρίας στις μηχανές διαχωριστών PCB και τις συγκολλώντας μηχανές. μηχανή δρομολογητών PCB
Η ομάδα Ε&Α μας αναβαθμίζει συνεχώς τις υπάρχουσες μηχανές για να συναντήσει την τάση ανάπτυξης αγοράς
Έγκριση CE
